전기 저항과 가변 저항의 저항값, 전류와 전압의 관계인 옴의 법칙과 키르히호프 법칙, 전압 강하 및 직렬·병렬 연결의 합성 저항을 설명합니다.

하위 지식 상위 지식
전류를 나타내는 화살표와 음전하 기호 아이콘 자석과 유도 전류 방향을 나타낸 렌츠의 법칙 아이콘 비저항과 전기 전도도를 나타내는 전기 회로 아이콘

전기 저항(저항값)

물체가 전류의 흐름을 방해하는 정도를 나타내는 물리량이다.
기호로 RR로 나타내고, 단위는 주로 Ω=V/A\Omega = \mathrm{V/A}를 사용한다.

전기 저항의 단위 Ω\Omega은 '옴'으로 읽는다.

저항

회로에서 저항값을 갖는 물체이다.
기호로 아래 그림과 같이 지그재그로 나타낸다.

저항기호와 ‘저항기호’라는 한글 라벨

가변 저항

저항값을 바꿀 수 있는 물체이다.

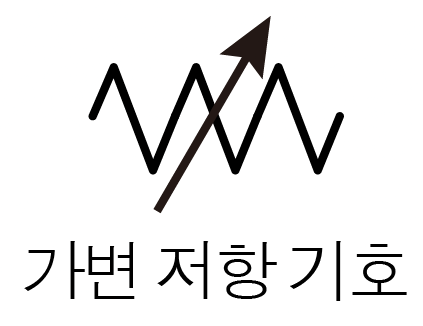

기호로 아래 그림과 같이 저항 기호에 오른쪽 위를 향하는 화살표를 그려 나타낸다.

가변 저항 기호와 ‘가변 저항 기호’ 텍스트

키르히호프 법칙

회로에서 전류와 전압은 아래와 같은 법칙을 따른다.

키르히호프 제1법칙

회로의 한 지점에서 흘러들어오는 전류의 총합과 흘러나가는 전류의 총합은 같다.

키르히호프 제1법칙 예시

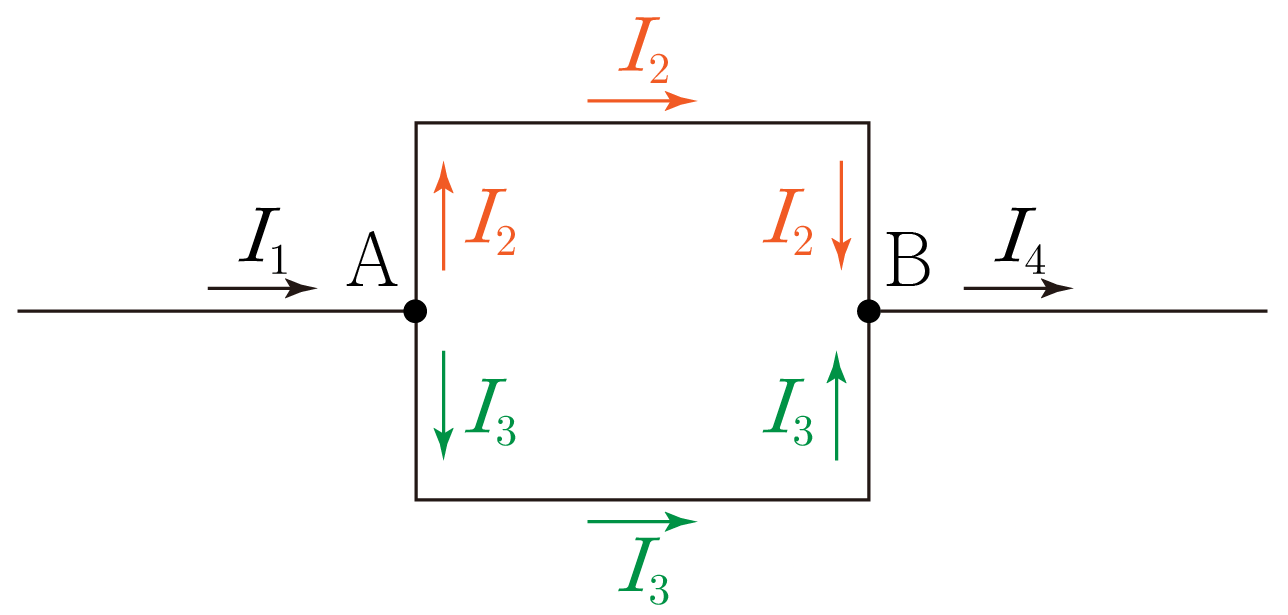

그림과 같이 회로에 세기가 I1I_{1}, I2I_{2}, I3I_{3}, I4I_{4}인 전류가 흐르는 상황을 생각해보자.

두 접점 A와 B를 지나는 병렬 회로의 전류 I₁, I₂, I₃, I₄ 방향

지점 A\mathrm{A}에 흘러들어오는 전류는 I1I_{1}이고, 흘러나가는 전류의 합은 I2+I3I_{2} + I_{3}이다.
한 지점에서 흘러들어오는 전류의 총합과 흘러나가는 전류의 총합은 같으므로 I1=I2+I3I_{1} = I_{2} + I_{3}이다.

지점 B\mathrm{B}에 흘러들어오는 전류의 합은 I2+I3I_{2} + I_{3}이고, 흘러나가는 전류는 I4I_{4}이다.
한 지점에서 흘러들어오는 전류의 총합과 흘러나가는 전류의 총합은 같으므로 I2+I3=I4I_{2} + I_{3} = I_{4}이다.

그러므로 I1=I2+I3=I4I_{1} = I_{2} + I_{3} = I_{4}이다.

키르히호프 제2법칙

키르히호프 제2법칙 예시

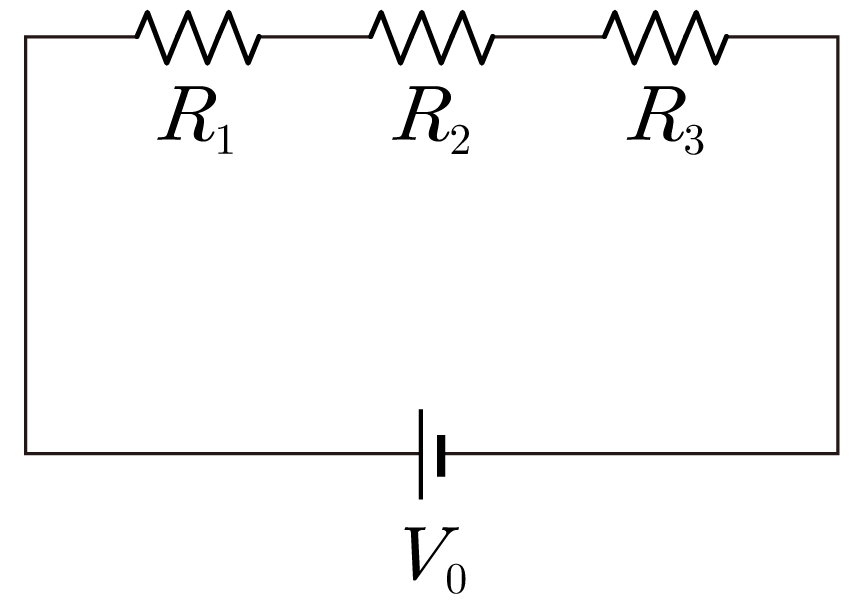

그림과 같이 저항 R1R_{1}, R2R_{2}, R3R_{3}와 전압이 V0V_{0}인 전원을 연결하여 회로를 구성한 상황을 생각해보자.

전압원 V₀와 직렬 연결된 저항 R₁, R₂, R₃ 회로

회로의 도선에서 전류는 전위가 높은 곳에서 낮은 곳으로 흐르므로 전류의 방향은 R1→R2→R3R_{1} \rightarrow R_{2} \rightarrow R_{3}이다.

R1R_{1}, R2R_{2}, R3R_{3}에 걸리는 전압을 각각 V1V_{1}, V2V_{2}, V3V_{3}라 할 때,
전위는 저항을 지날 때 저항에 걸리는 전압만큼 낮아지므로 R1R_{1}, R2R_{2}, R3R_{3}를 지날 때마다 전위는 각각 −V1-V_{1}, −V2-V_{2}, −V3-V_{3}만큼 변한다.

전위는 전원을 지날 때 전원의 전압만큼 높아지므로 +V0+V_{0}만큼 변한다.

임의의 닫힌 회로를 따라 한 바퀴를 돌았을 때, 전위의 변화량은 00이므로
−V1−V2−V3+V0=0-V_{1} - V_{2} - V_{3} + V_{0} = 0,
V0=V1+V2+V3V_{0} = V_{1} + V_{2} + V_{3}이다.

전압 강하

저항을 지날 때 전위가 낮아지는 것이다.

옴의 법칙

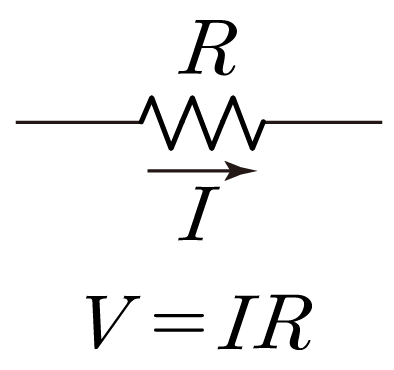

저항의 저항값을 RR, 저항에 흐르는 전류의 세기를 II, 저항에 걸리는 전압을 VV라 할 때, V=IRV = IR이다.

저항 R과 전류 I가 표시된 회로 및 옴의 법칙 V=IR

옴의 법칙 예시

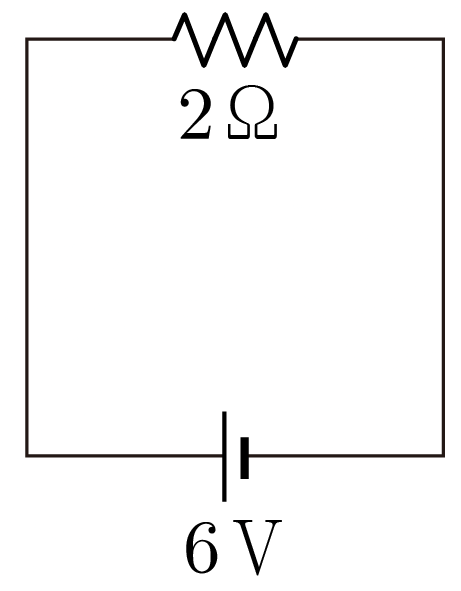

그림과 같이 저항, 전원을 연결하여 회로를 구성하였다. 저항에 흐르는 전류의 세기를 구해보자.


6 V 전지와 2 Ω 저항이 연결된 단순 직렬 회로

저항의 양쪽에 전원이 연결되어 있으므로 저항에 걸리는 전압은 전원의 전압과 같다.

저항의 저항값을 RR, 저항에 흐르는 전류의 세기를 II, 저항에 걸리는 전압을 VV라 할 때, V=IRV = IR이므로
6 V=I×2 Ω6\,\mathrm{V} = I \times 2\,\Omega,
3 V/Ω=I3\,\mathrm{V/\Omega} = I,
I=3 AI = 3\,\mathrm{A}이다.

직렬과 병렬

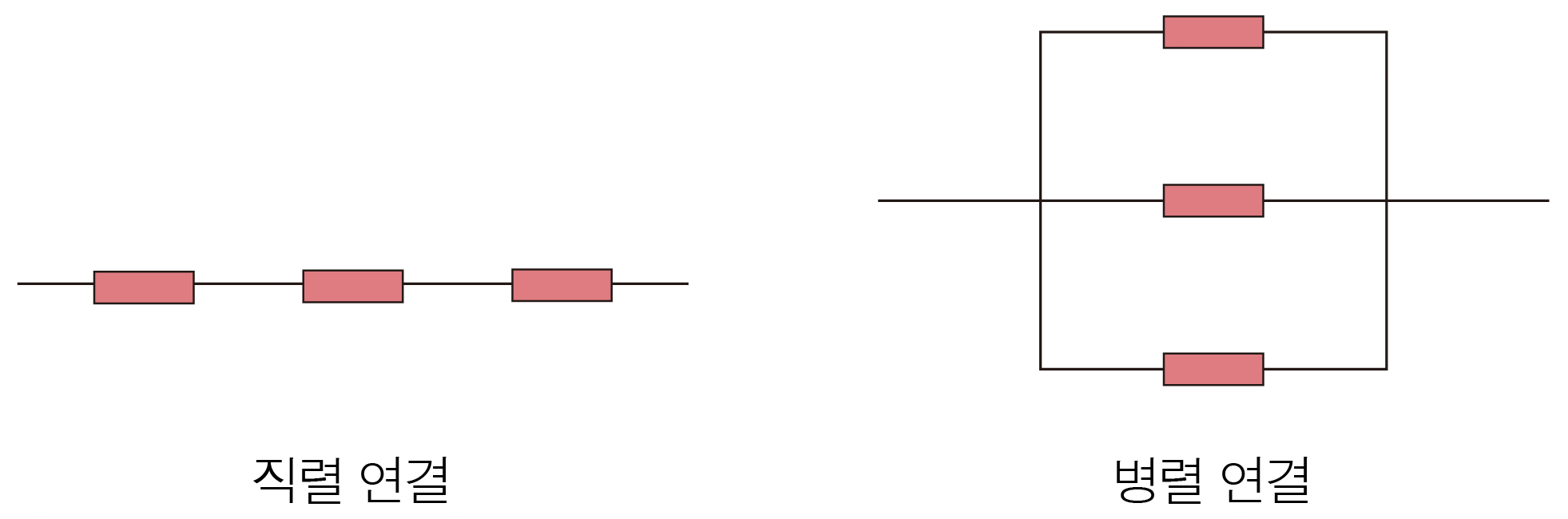

직렬은 물체를 한 줄로 길게 이어서 붙인 것이고,
병렬은 물체를 여러 갈래로 갈라지게 붙였다가 다시 하나로 합치도록 한 것이다.

직렬 연결과 병렬 연결의 회로 모양 비교

합성 저항

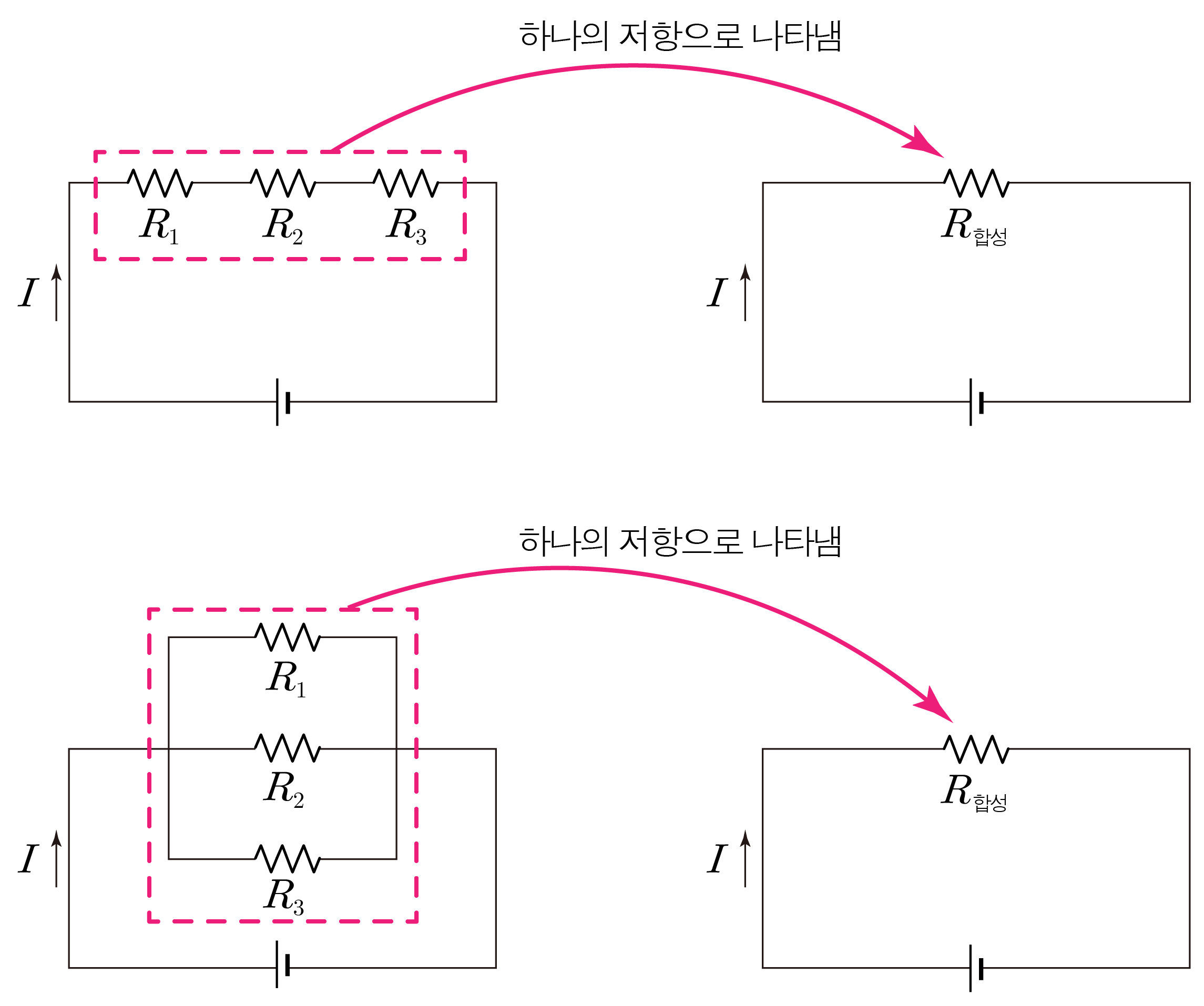

회로에 여러 저항이 직렬이나 병렬로 연결되어 있을 때, 이 저항들을 하나의 저항으로 나타낸 저항값이다.
기호로 R합성R_{\text{합성}}로 나타내고, 단위는 주로 Ω\Omega을 사용한다.

직렬 및 병렬 저항을 하나의 합성 저항으로 나타낸 회로도

가속도 법칙을 활용할 때 줄로 연결된 여러 물체를 하나의 물체로 생각하여 가속도를 쉽게 구할 수 있듯이,
합성 저항을 활용하여 회로에 흐르는 전류 II를 쉽게 구할 수 있다.

저항의 직렬 연결

저항을 직렬 연결한 경우, 전류가 갈라지지 않고 한 도선을 따라 흐르므로 각 저항에 흐르는 전류의 세기는 같다.

직렬로 연결된 저항의 합성 저항값 R합성R_{\text{합성}}은 저항값을 모두 더한 것과 같다.

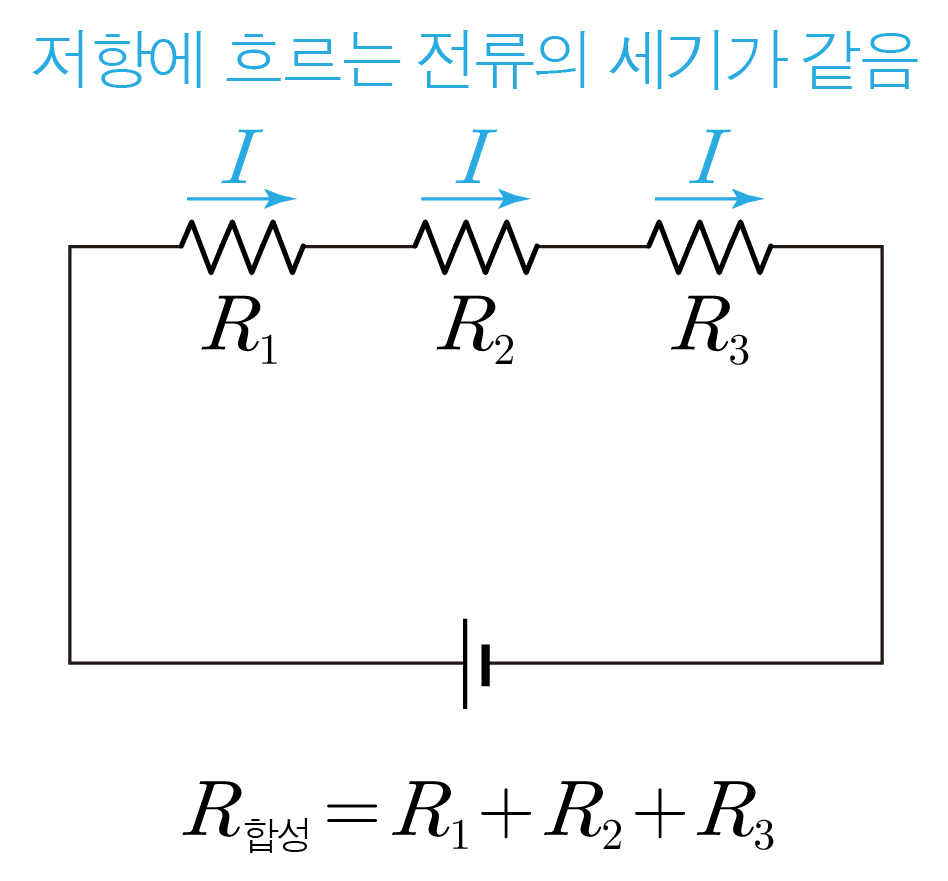

아래 그림과 같이 직렬 연결된 각 저항의 저항값을 각각 R1R_{1}, R2R_{2}, R3R_{3}라 하면, R합성=R1+R2+R3R_{\text{합성}} = R_{1} + R_{2} + R_{3}이다.

저항기 3개가 직렬 연결된 회로와 같은 전류 및 합성 저항식

저항의 직렬 연결 예시

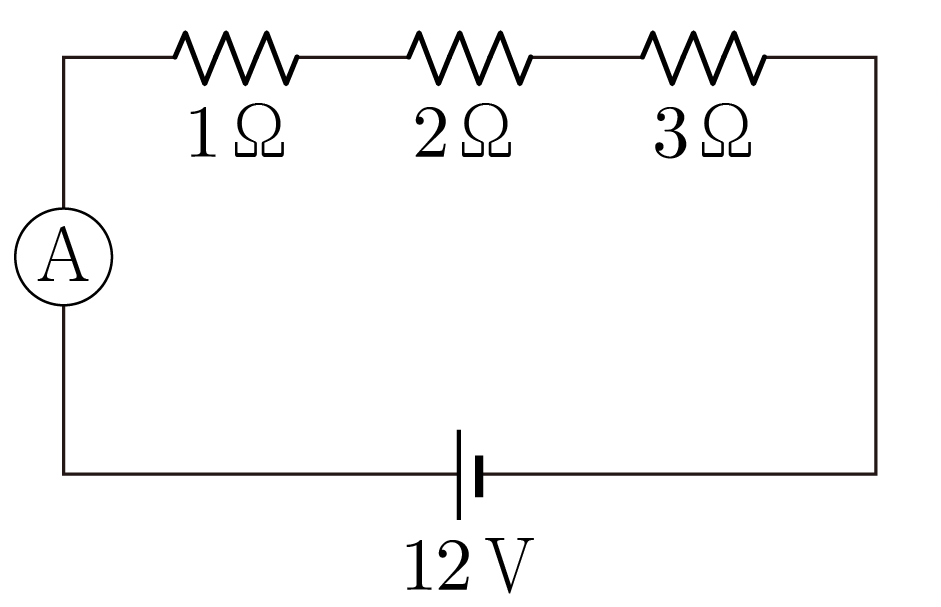

그림과 같이 전류계, 저항, 전원을 연결하여 회로를 구성하였다. 전류계에 흐르는 전류의 세기를 구해보자.

12V 전원과 1Ω·2Ω·3Ω 저항, 전류계가 연결된 직렬 회로

직렬로 연결된 저항의 합성 저항값 R합성R_{\text{합성}}은 저항값을 모두 더한 것과 같으므로
R합성=1 Ω+2 Ω+3 ΩR_{\text{합성}} = 1\,\Omega + 2\,\Omega + 3\,\Omega,
R합성=6 ΩR_{\text{합성}} = 6\,\Omega이다.

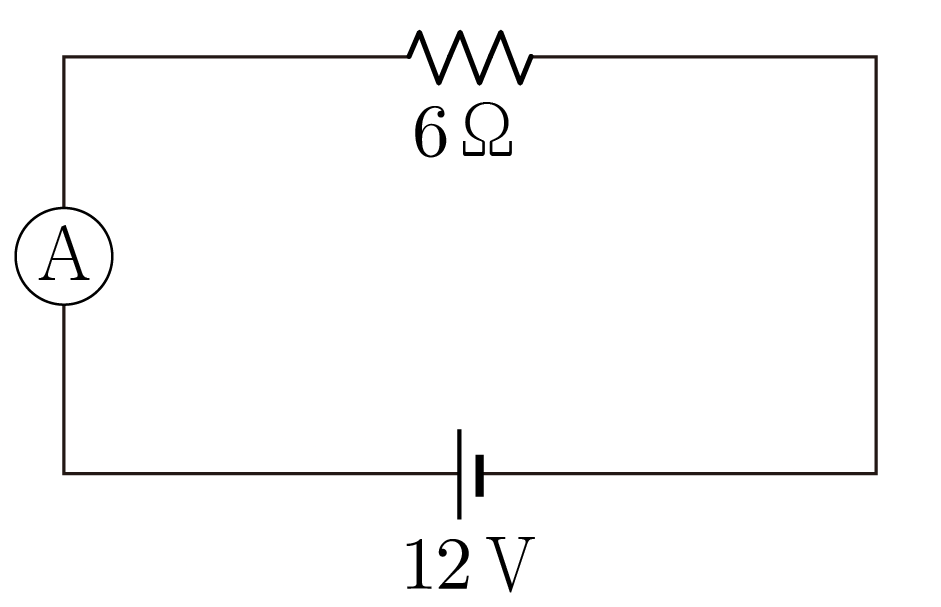

따라서 직렬 연결된 저항을 하나의 저항으로 나타내면 아래 그림과 같다.

12V 전원, 6Ω 저항, 전류계가 연결된 직렬 회로

옴의 법칙에 의해 V=IRV = IR이므로 전류계에 흐르는 전류의 세기를 II라 하면,
12 V=I×6 Ω12\,\mathrm{V} = I \times 6\,\Omega,
2 V/Ω=I2\,\mathrm{V/\Omega} = I,
I=2 AI = 2\,\mathrm{A}이다.

저항의 병렬 연결

저항을 병렬 연결한 경우, 각 저항이 있는 도선의 양쪽 끝이 각각 하나로 합쳐지므로 각 저항에 걸리는 전압은 같다.

병렬로 연결된 저항의 합성 저항값의 역수 1R합성\dfrac{1}{R_{\text{합성}}}은 저항값의 역수를 모두 더한 값과 같다.

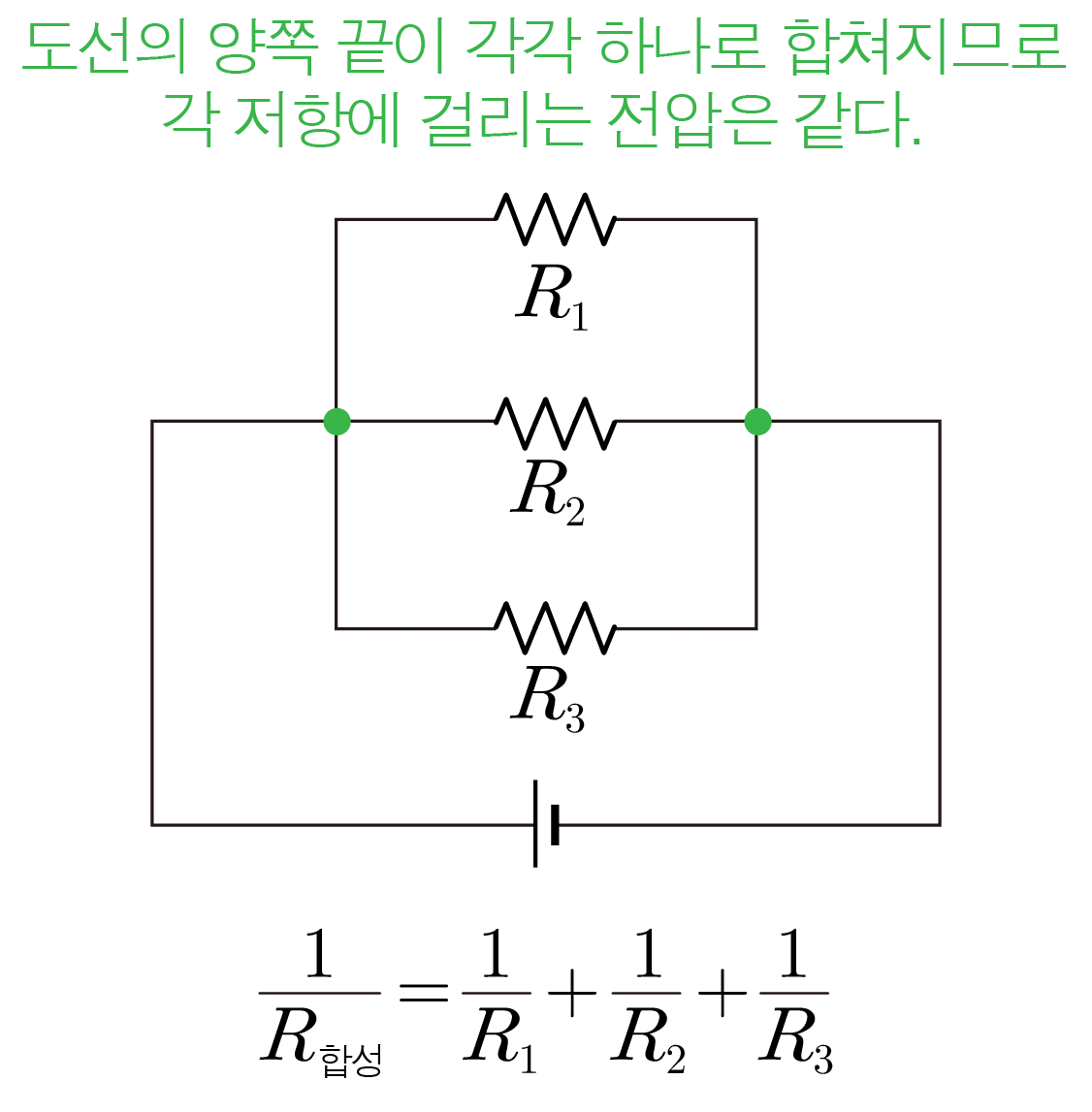

아래 그림과 같이 병렬 연결된 각 저항의 저항값을 각각 R1R_{1}, R2R_{2}, R3R_{3}라 하면, 1R합성=1R1+1R2+1R3\dfrac{1}{R_{\text{합성}}} = \dfrac{1}{R_{1}} + \dfrac{1}{R_{2}} + \dfrac{1}{R_{3}}이다.

세 저항 R₁, R₂, R₃의 병렬 연결 회로와 합성 저항 공식

저항의 병렬 연결 예시

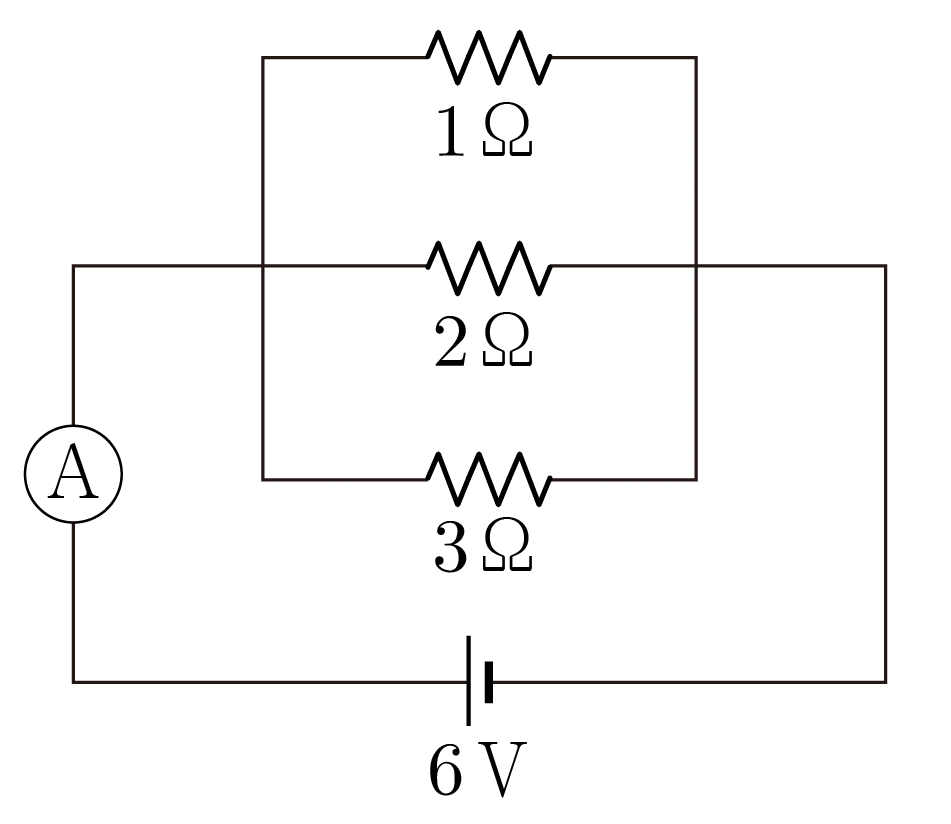

그림과 같이 전류계, 저항, 전원을 연결하여 회로를 구성하였다. 전류계와 각 저항에 흐르는 전류의 세기를 구해보자.

6 V 전지와 1 Ω, 2 Ω, 3 Ω 저항의 병렬 회로 및 전류계 A

병렬로 연결된 저항의 합성 저항값의 역수 1R합성\dfrac{1}{R_{\text{합성}}}은 저항값의 역수를 모두 더한 값과 같으므로
1R합성=11 Ω+12 Ω+13 Ω\dfrac{1}{R_{\text{합성}}} = \dfrac{1}{1\,\Omega} + \dfrac{1}{2\,\Omega} + \dfrac{1}{3\,\Omega},
R합성=611 ΩR_{\text{합성}} = \dfrac{6}{11}\,\Omega이다.

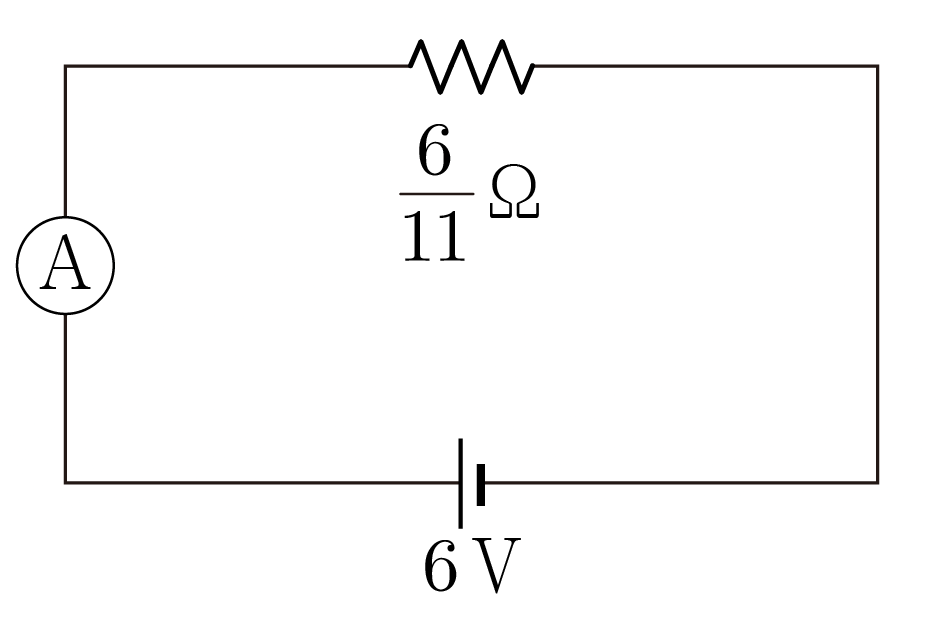

따라서 병렬 연결된 저항을 하나의 저항으로 나타내면 아래 그림과 같다.

6 V 전원, 6/11 Ω 저항, 전류계가 연결된 직렬 회로

옴의 법칙에 의해 V=IRV = IR이므로 전류계에 흐르는 전류의 세기를 II라 하면,
6 V=I×611 Ω6\,\mathrm{V} = I \times \dfrac{6}{11}\,\Omega,
11 V/Ω=I11\,\mathrm{V/\Omega} = I,
I=11 AI = 11\,\mathrm{A}이다.


저항을 병렬 연결한 경우, 각 저항이 있는 도선의 양쪽 끝이 각각 하나로 합쳐지므로 각 저항에 걸리는 전압은 같고,
저항의 양쪽 끝에 전원이 연결되어 있으므로 저항에 걸리는 전압은 전원의 전압과 같다.

저항값이 1 Ω1\,\Omega, 2 Ω2\,\Omega, 3 Ω3\,\Omega인 저항에 흐르는 전류를 각각 I1I_{1}, I2I_{2}, I3I_{3}라 할 때, 옴의 법칙에 의해 V=IRV = IR이므로

키르히호프 제1법칙에 의해 회로의 한 지점에서 흘러들어오는 전류의 총합과 흘러나가는 전류의 총합은 같으므로
회로가 갈라지기 전과 합쳐진 후 흐르는 전류의 세기는 각각 I1+I2+I3=6 A+3 A+2 A=11 AI_{1} + I_{2} + I_{3} = 6\,\mathrm{A} + 3\,\mathrm{A} + 2\,\mathrm{A} = 11\,\mathrm{A}이다.

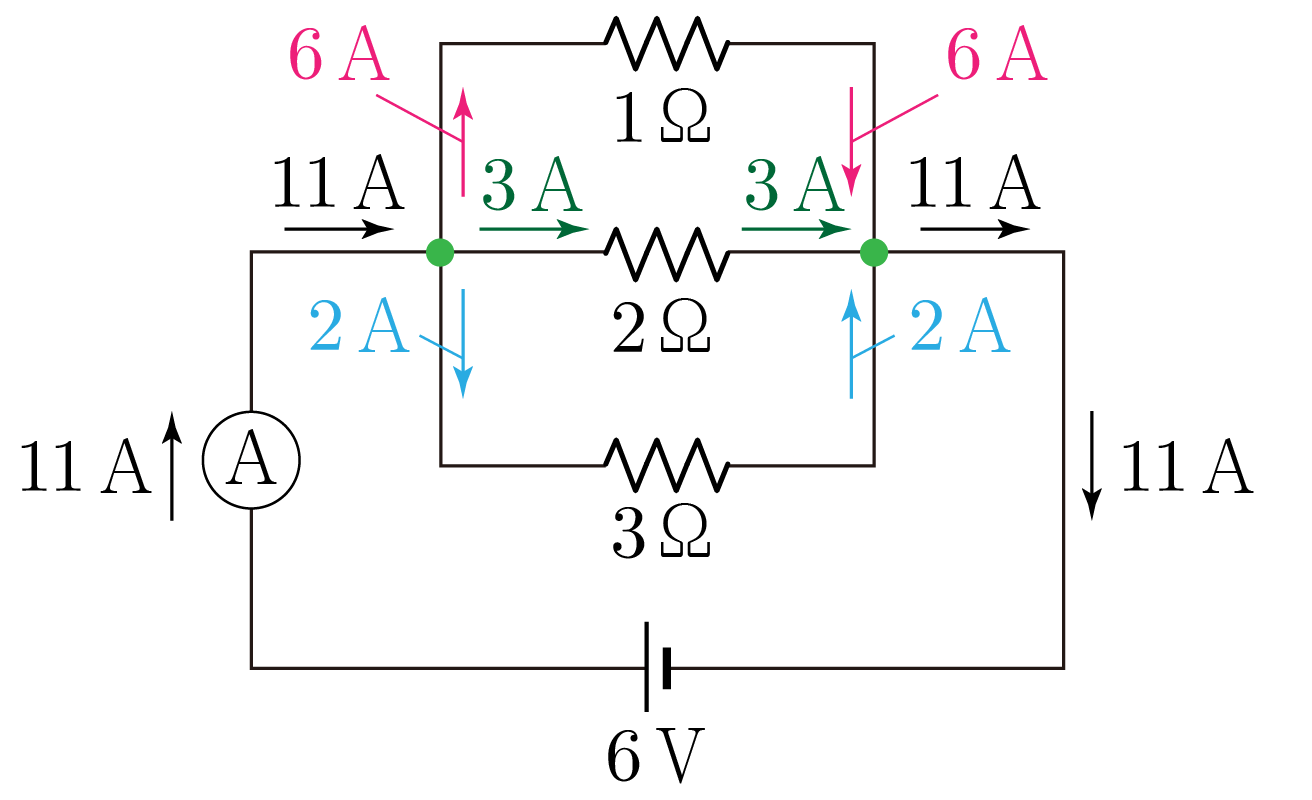

따라서 회로에 흐르는 전류를 나타내면 아래 그림과 같다.

6V 전원에 연결된 1Ω·2Ω·3Ω 병렬 회로와 각 가지 전류

적용 문항

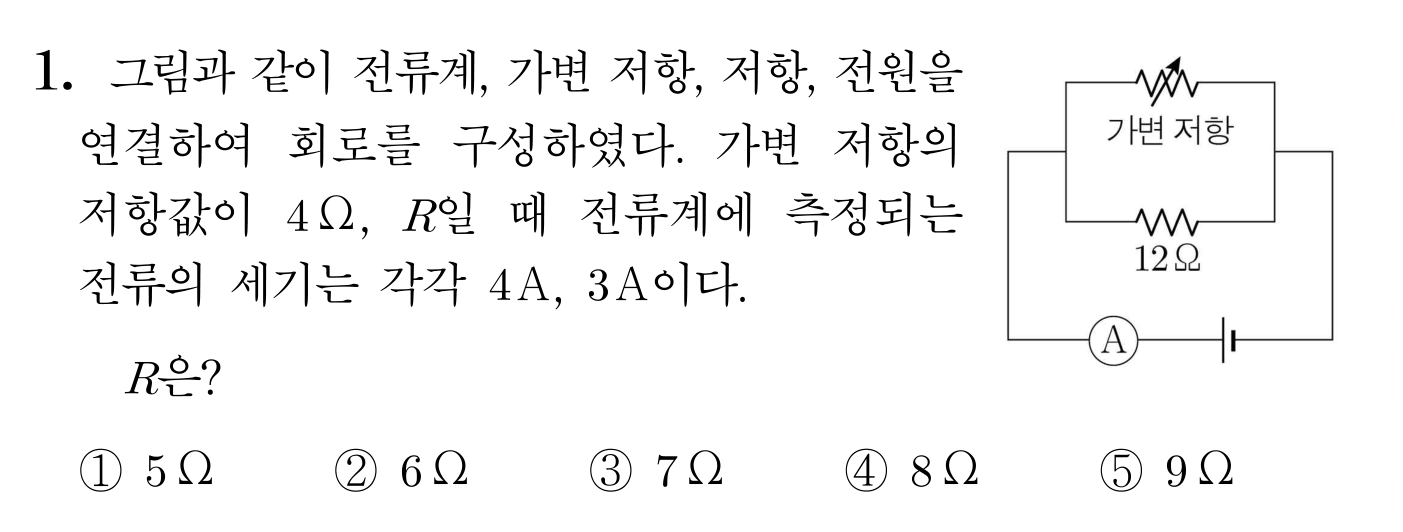

1번 문항


가변 저항과 12Ω 저항이 병렬 연결된 회로의 전류 측정 문항

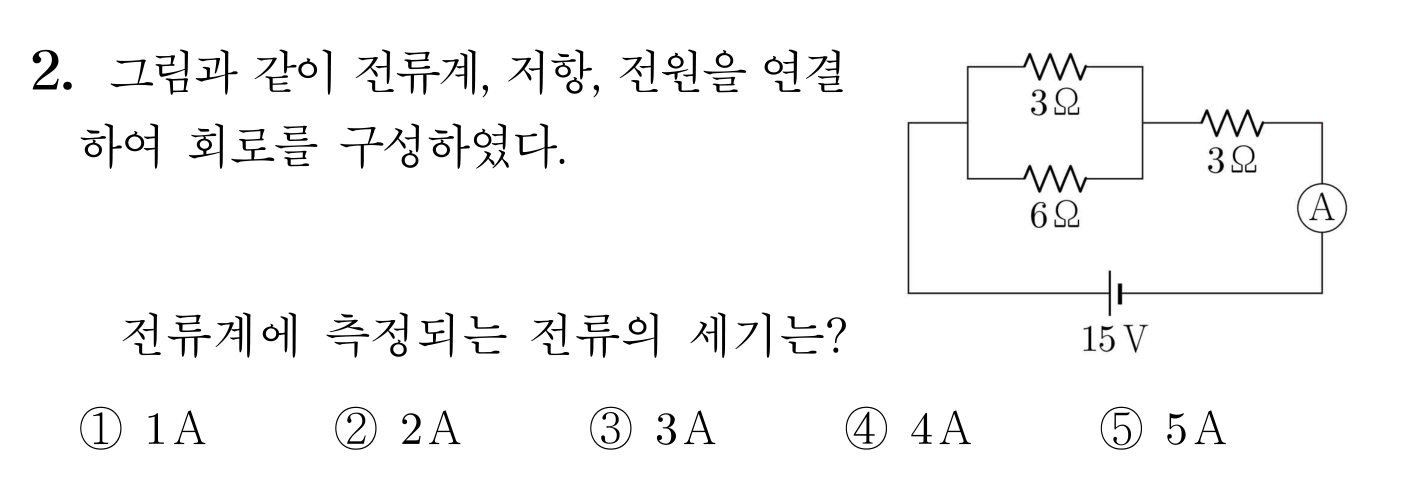

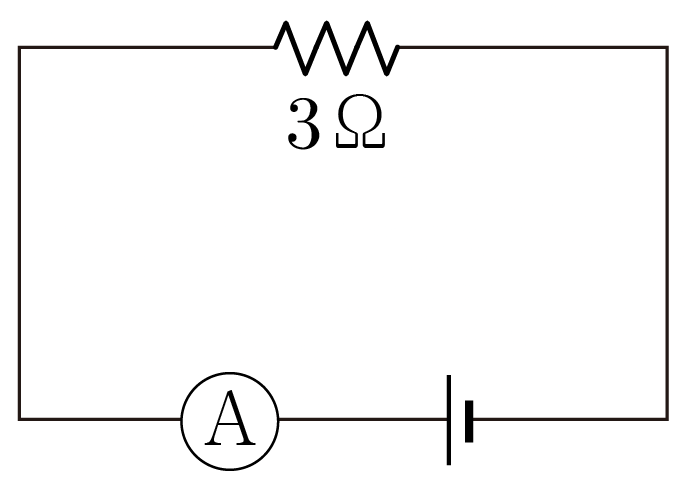

2번 문항

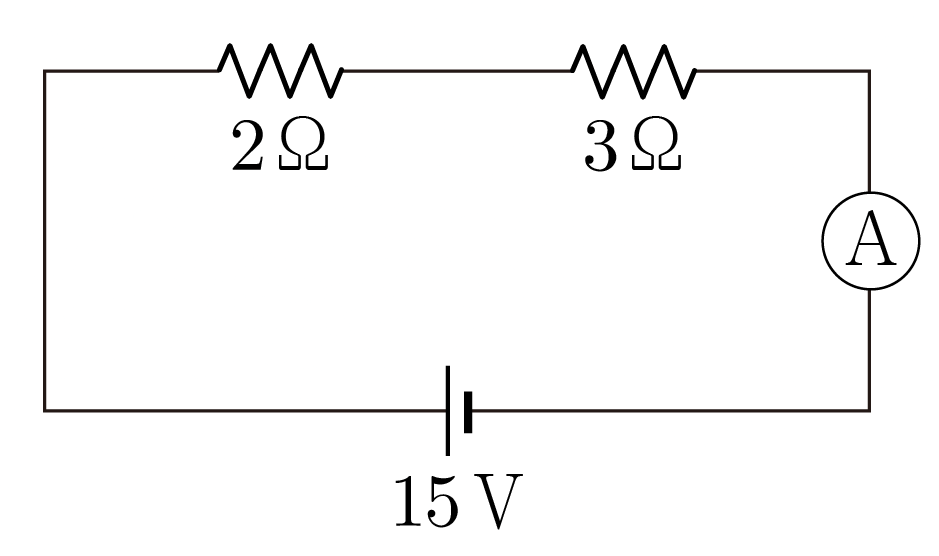

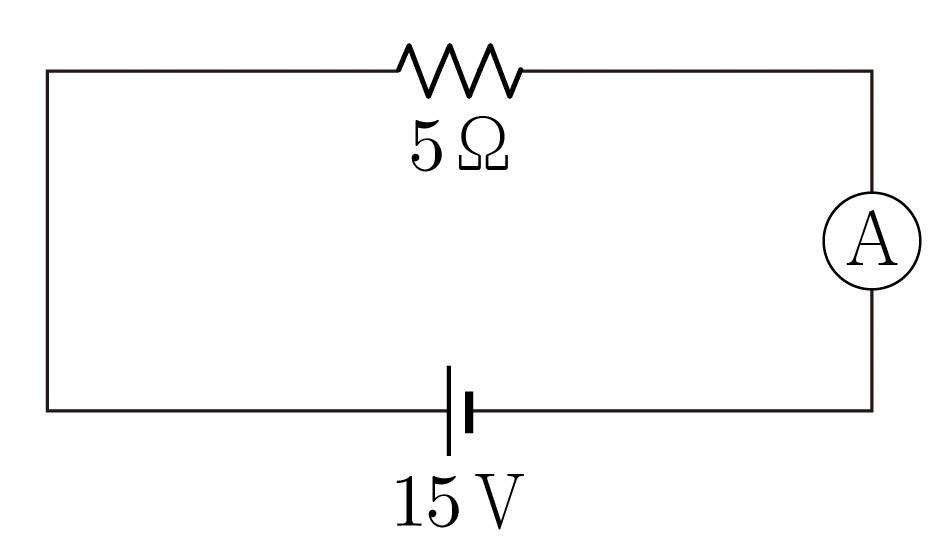

15V 전원과 저항 3개가 연결된 회로의 전류계 측정값 문항
