전하의 흐름이다.
세기는 단위 시간(1s) 동안 도선의 한 단면을 통과하는 전하량과 같으며,
방향은 주로 부호로 나타낸다.
기호로 I로 나타내고, 단위는 주로 A=C/s를 사용한다.
흐르는 방향이 반대인 경우 서로 반대 부호를 갖는다.
전류의 단위 A는 '암페어'로 읽는다.
전류가 흐르는 선이다.

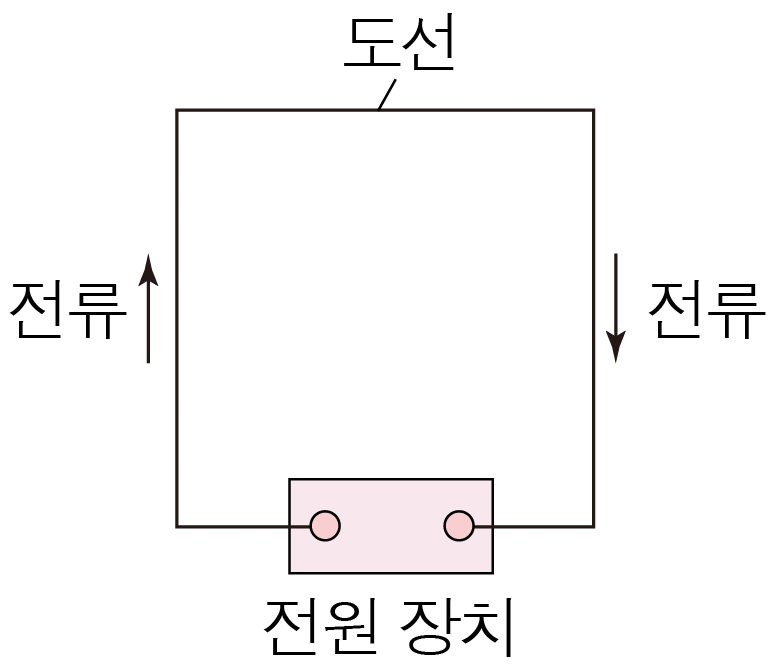

회로는 전류가 흐를 수 있도록 이어진 길이고,
전원은 전하의 이동에 필요한 에너지를 공급하여 회로에 전류가 흐르게 하는 장치이다.

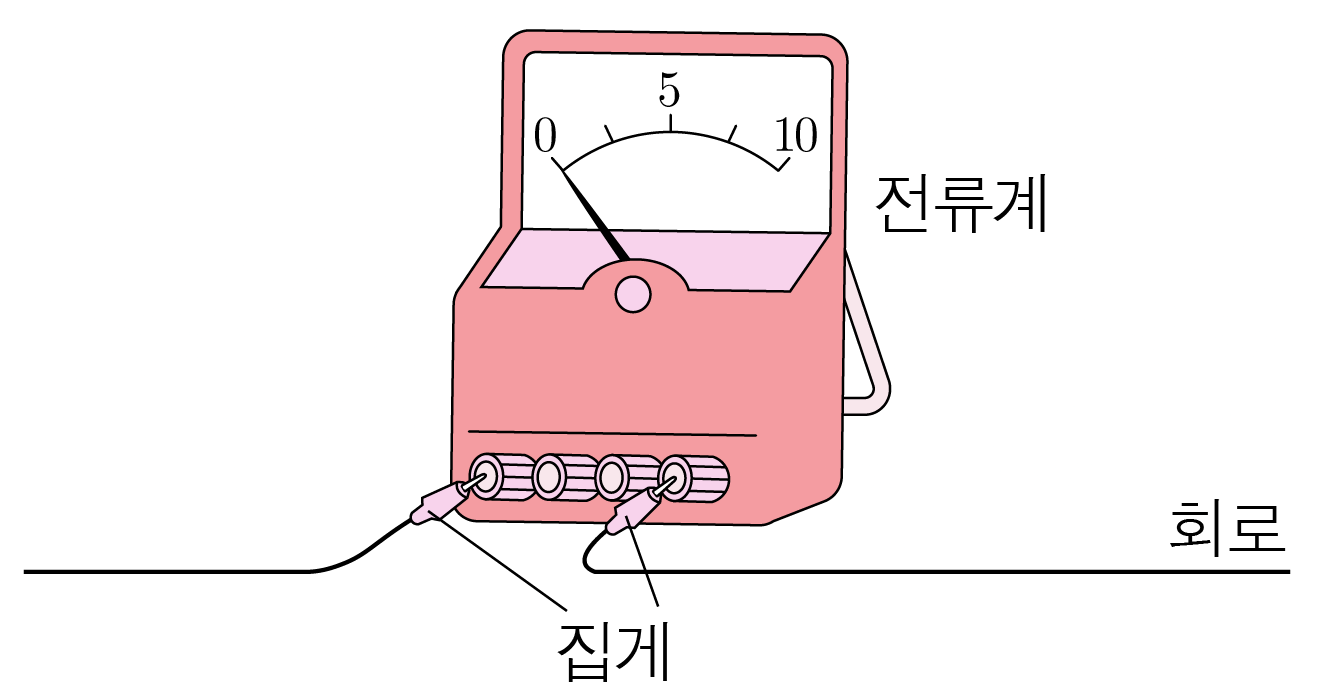

아래 그림과 같이 양쪽에 연결된 회로에 흐르는 전류의 세기를 측정하는 장치이다.
전류계는 기호로 Ⓐ로 나타낸다.

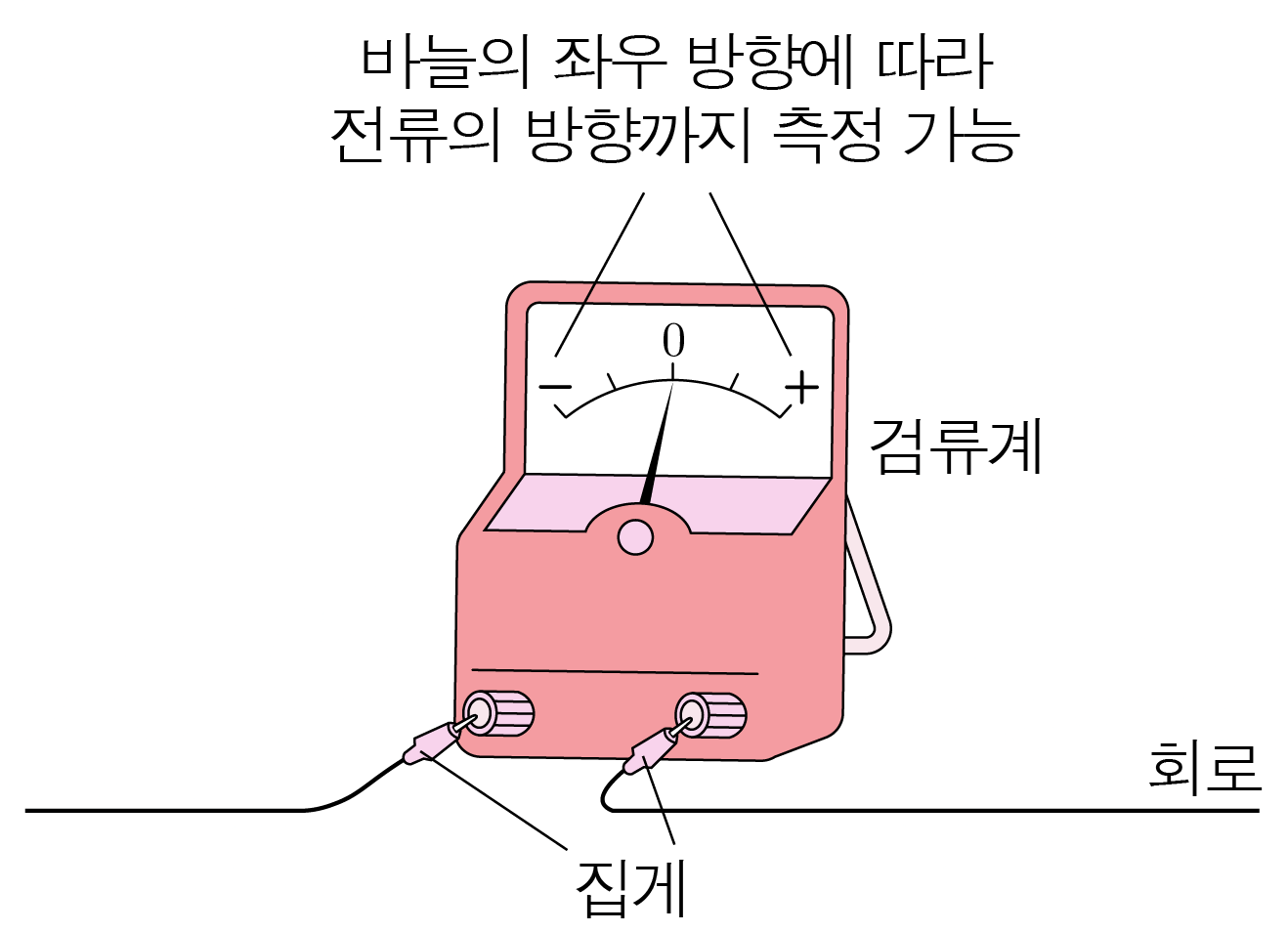

아래 그림과 같이 양쪽에 연결된 회로에 흐르는 전류의 방향과 세기를 측정하는 장치이다.
전류계와 달리 바늘의 좌우 방향에 따라 전류의 방향까지 측정할 수 있다.
검류계는 기호로 Ⓖ로 나타낸다.
흐르는 방향이 일정한 전류이다.

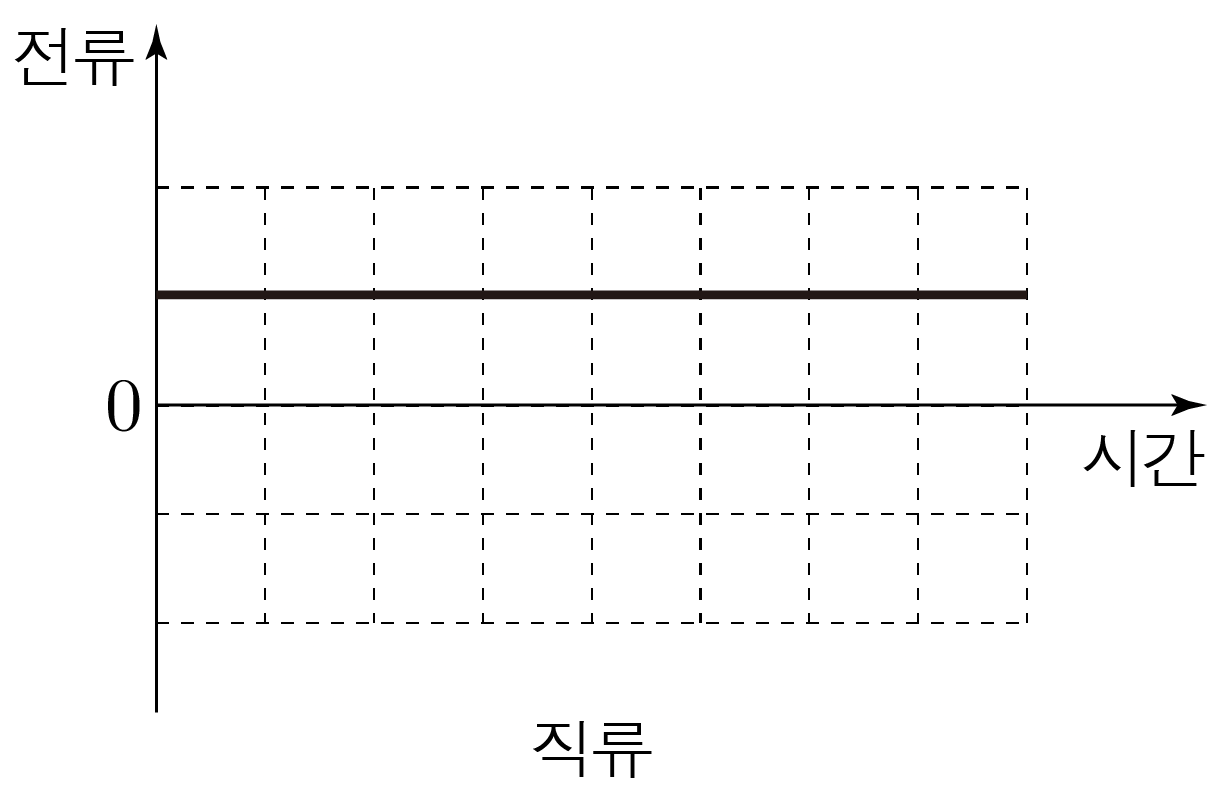

세기가 일정한 경우 시간에 따른 전류 그래프는 아래 그림과 같이 시간 축에 나란한 직선으로 나타난다.
에너지를 공급하여 회로에 직류가 흐르게 하는 장치이다.
(+)극은 전위가 높은 쪽을,
(−)극은 전위가 낮은 쪽을 의미한다.

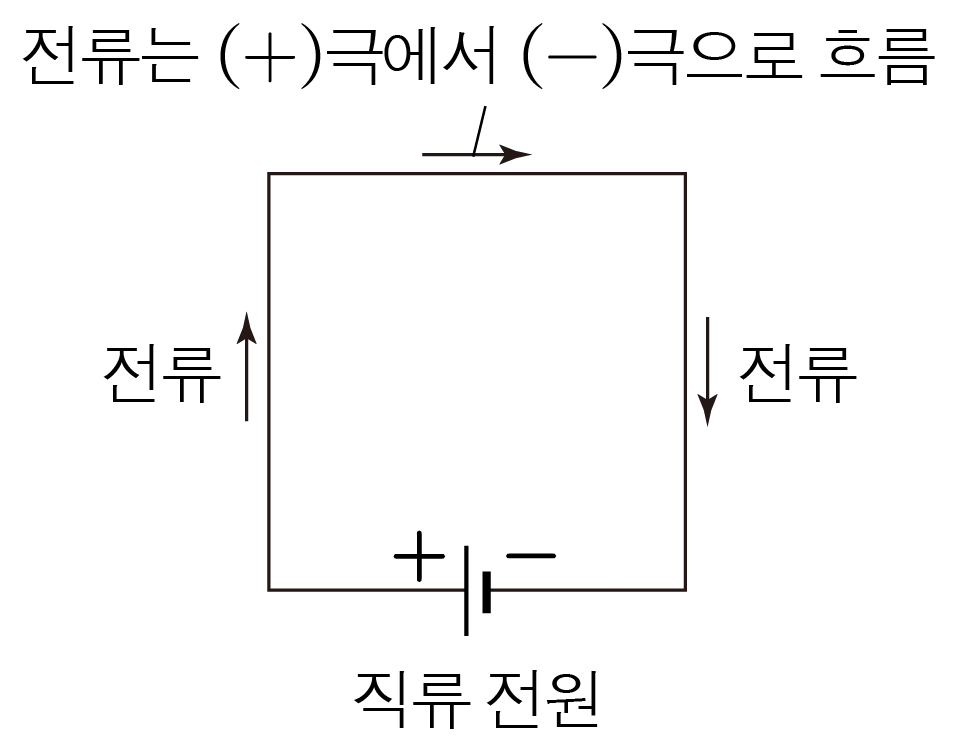

회로의 도선에서 전류는 (+)극에서 (−)극으로 흐른다.
직류 전원은 기호로 아래 그림과 같이 (+)극을 얇고 긴 선으로, (−)극을 두껍고 짧은 선으로 나타낸다.
전자는 음전하를 띠므로 양전하와 반대 방향으로 전기력을 받아 전위가 낮은 쪽에서 높은 쪽으로 이동한다.
따라서 전류의 방향과 전자의 이동 방향은 반대임에 주의한다.
흐르는 방향과 세기가 주기적으로 변하는 전류이다.

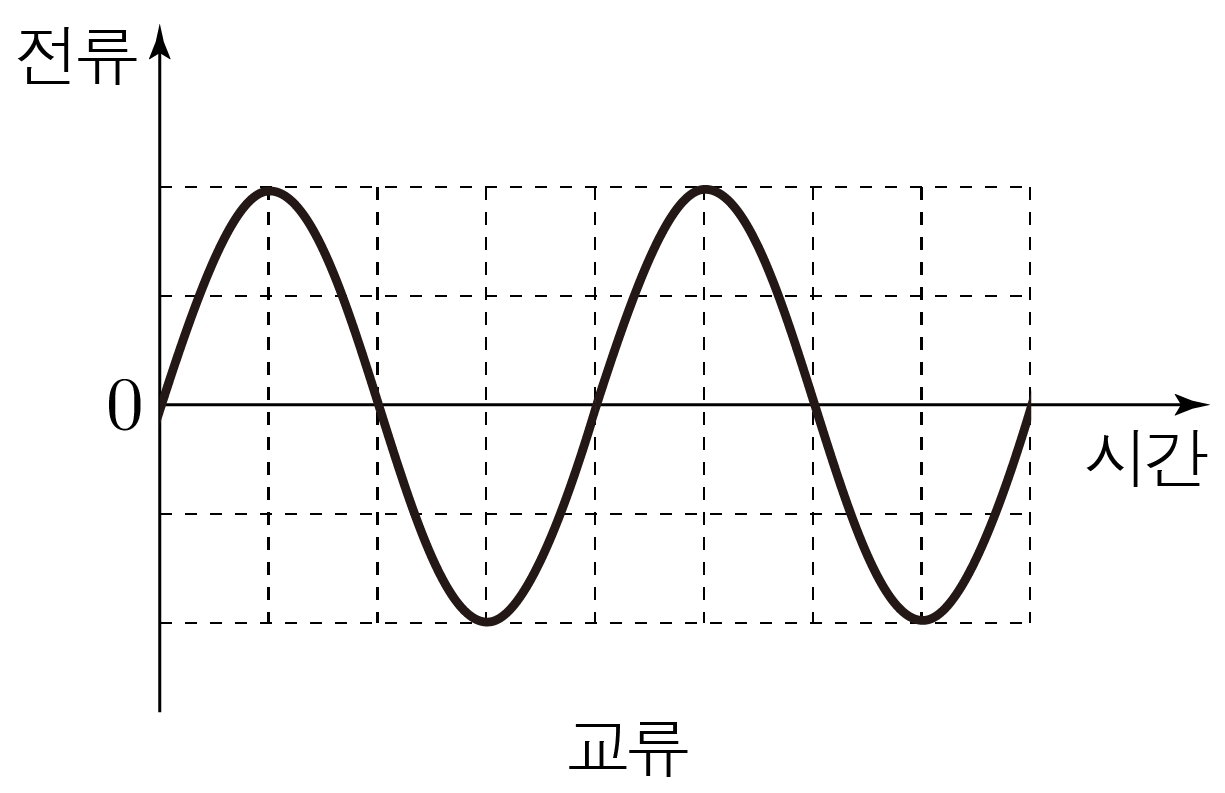

일반적으로 시간에 따른 전류 그래프는 아래 그림과 같이 sin 또는 cos 그래프로 나타난다.
에너지를 공급하여 회로에 교류가 흐르게 하는 장치이다.

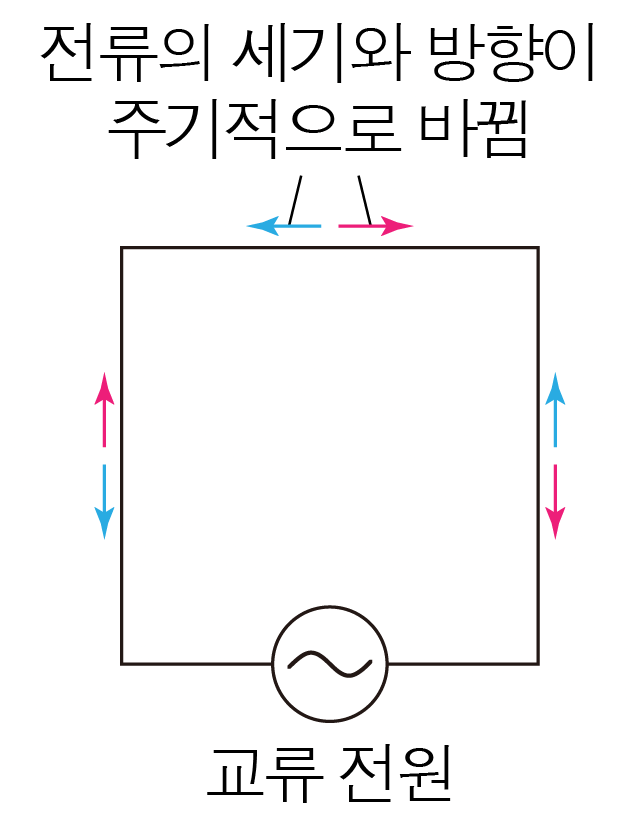

교류 전원은 기호로 아래 그림과 같이 원과 원 안의 물결무늬(∼)로 나타낸다.

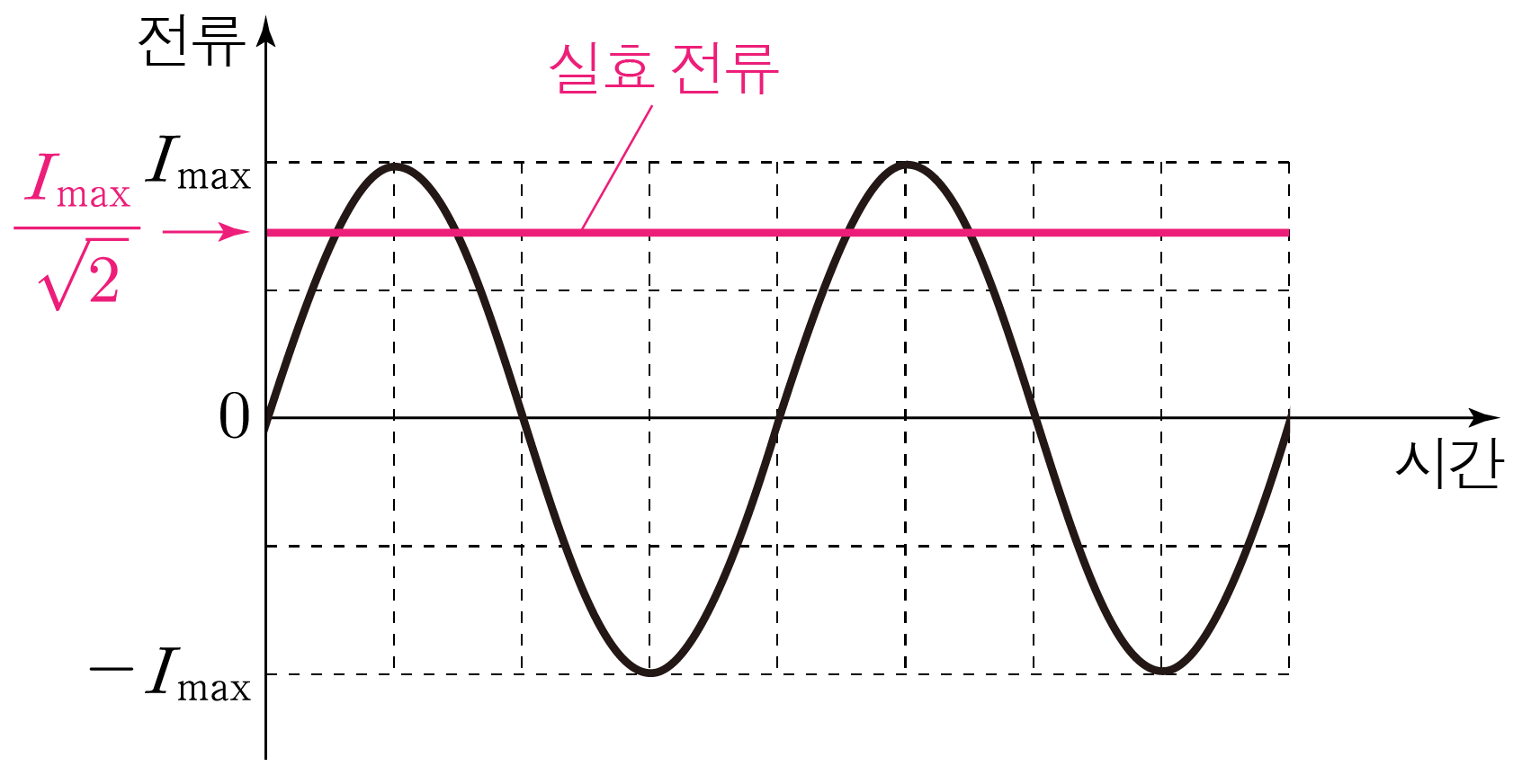

교류의 세기를 일정한 값으로 나타내기 위해 사용하는 값이다.
기호로 Irms로 나타내고, 단위는 주로 A를 사용한다.
교류는 흐르는 방향과 세기가 주기적으로 변하므로 한 주기 동안의 평균값은 0이지만,
실제로 교류도 일을 하므로 이를 나타내기 위해 실효 전류를 사용한다.
교류의 최댓값이 Imax이고, sin 또는 cos 그래프를 나타내는 경우 Irms=2Imax이다.
정답: $4$

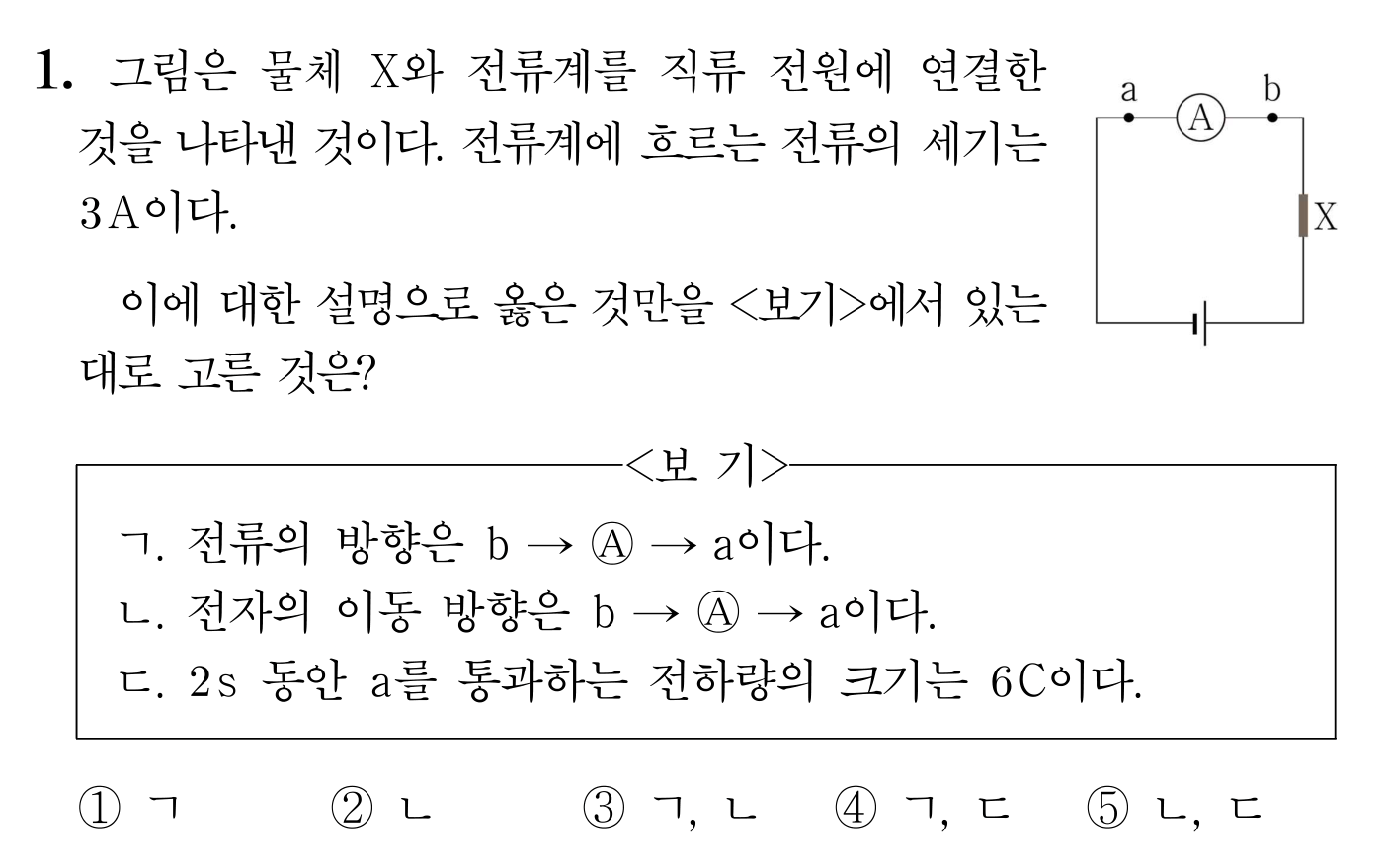

ㄱ. 그림에서 직류 전원의 (+)극인 얇고 긴 선이 b 쪽 도선에 연결되어 있고,
회로의 도선에서 전류는 (+)극에서 (−)극으로 흐르므로 전류의 방향은 b→Ⓐ→a이다. (O)
ㄴ. 전류의 방향과 전자의 이동 방향은 반대이므로 전자의 이동 방향은 a→Ⓐ→b이다. (X)
ㄷ. 전류의 세기는 단위 시간(1s) 동안 도선의 한 단면을 통과하는 전하량과 같다.
전류계에 흐르는 전류의 세기는 3A이므로 1s 동안 a를 통과하는 전하량의 크기는 3C이다.
그러므로 2s 동안 a를 통과하는 전하량의 크기는 3C×2=6C이다. (O)
따라서 정답은 4번이다.

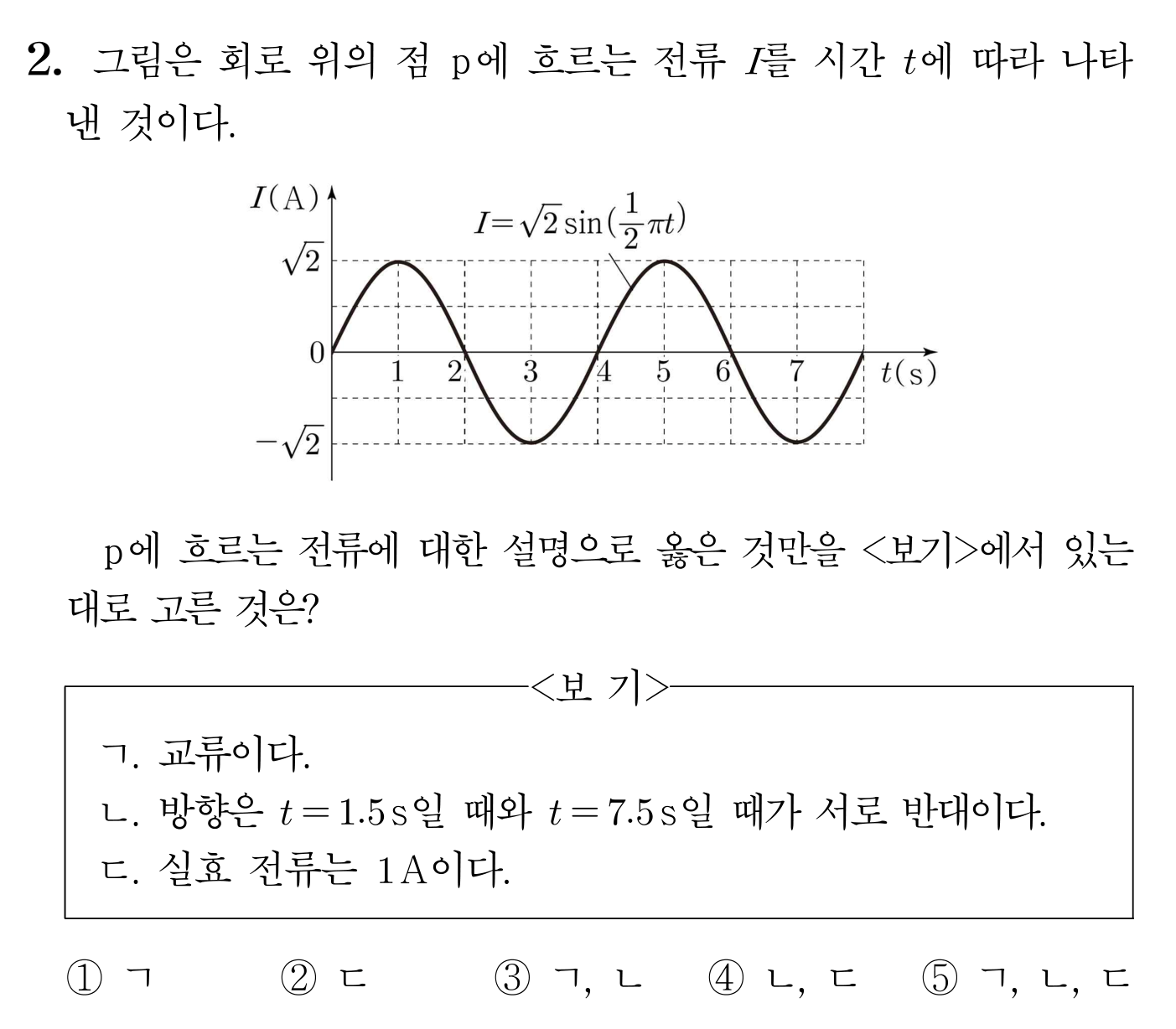

정답: $5$
ㄱ. 흐르는 방향과 세기가 주기적으로 변하므로 교류이다. (O)
ㄴ. 전류는 흐르는 방향이 반대인 경우 서로 반대 부호를 갖는다.
t=1.5s일 때와 t=7.5s일 때 전류의 부호는 각각 (+), (−)로 반대이다.
그러므로 전류의 방향은 t=1.5s일 때와 t=7.5s일 때 서로 반대이다. (O)
ㄷ. 교류의 최댓값이 Imax이고, sin 또는 cos 그래프를 나타내는 경우 Irms=2Imax이다.
교류의 최댓값이 2A이므로 실효 전류는 22A=1A이다. (O)
따라서 정답은 5번이다.
