다이오드

지식 정보

해당 지식
분홍색 배경의 다이오드 회로 기호와 ‘다이오드’ 글자

순수 반도체에 불순물을 첨가하는 도핑과 양공, 자유 전자의 이동에 따른 접합 다이오드의 전류 흐름과 발광 원리를 설명합니다.

하위 지식 상위 지식
고체의 종류를 나타내는 금속 막대, 반도체 칩, 나무 그림과 제목

순수 반도체(고유 반도체)

규소(Si)(\mathrm{Si})나 저마늄(Ge)(\mathrm{Ge})과 같이 원자가 전자가 44개인 한 원소로만 이루어진 반도체이다.

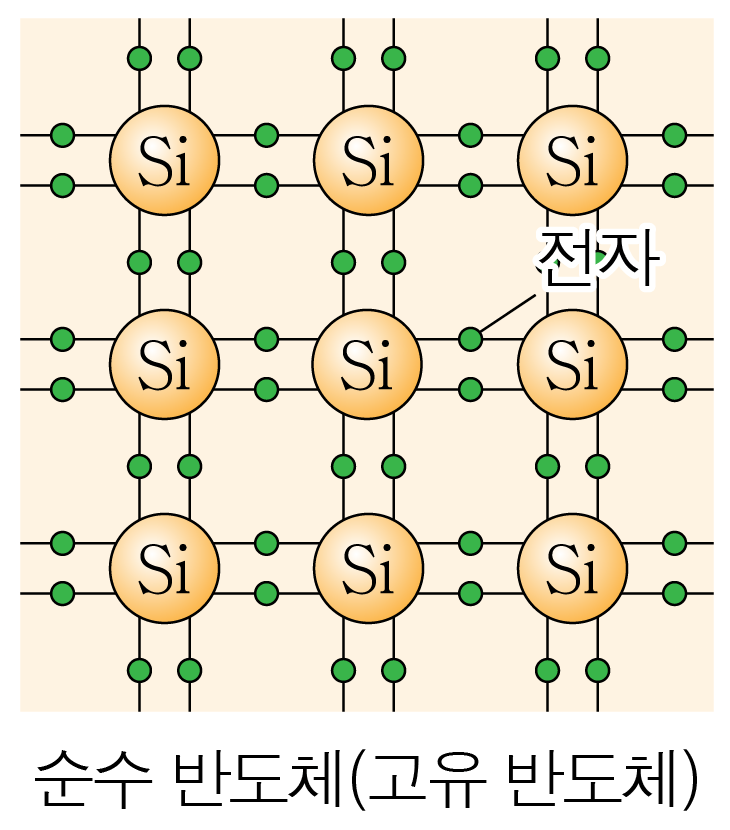

실리콘 원자와 전자가 배열된 순수 반도체 격자 모식도

불순물 반도체

전기 전도성을 더 좋게 하기 위해 순수 반도체에 원자가 전자가 33개이거나 55개인 불순물을 첨가한 것이다.

도핑

순수 반도체에 일반적으로 원자가 전자가 33개이거나 55개인 불순물을 첨가하는 과정이다.

p형 반도체

붕소(B)(\mathrm{B})나 알루미늄(Al)(\mathrm{Al})과 같이 원자가 전자가 33개인 원소로 도핑한 반도체이다.

아래 그림과 같이 원자가 전자가 44개인 원소에 비해 원자가 전자 11개가 부족하여 전자가 비어 있는 자리인 양공이 생긴다.
양공으로 인해 원자가 띠 바로 위에 새로운 에너지 준위인 받개 준위가 만들어진다.

원자가 띠에 있던 전자는 받개 준위로 쉽게 전이하여 원자가 띠에 빈자리(양공)가 생기는데,
이를 통해 원자가 띠에 있는 전자가 이동할 수 있게 되어 전기 전도성이 좋아진다.

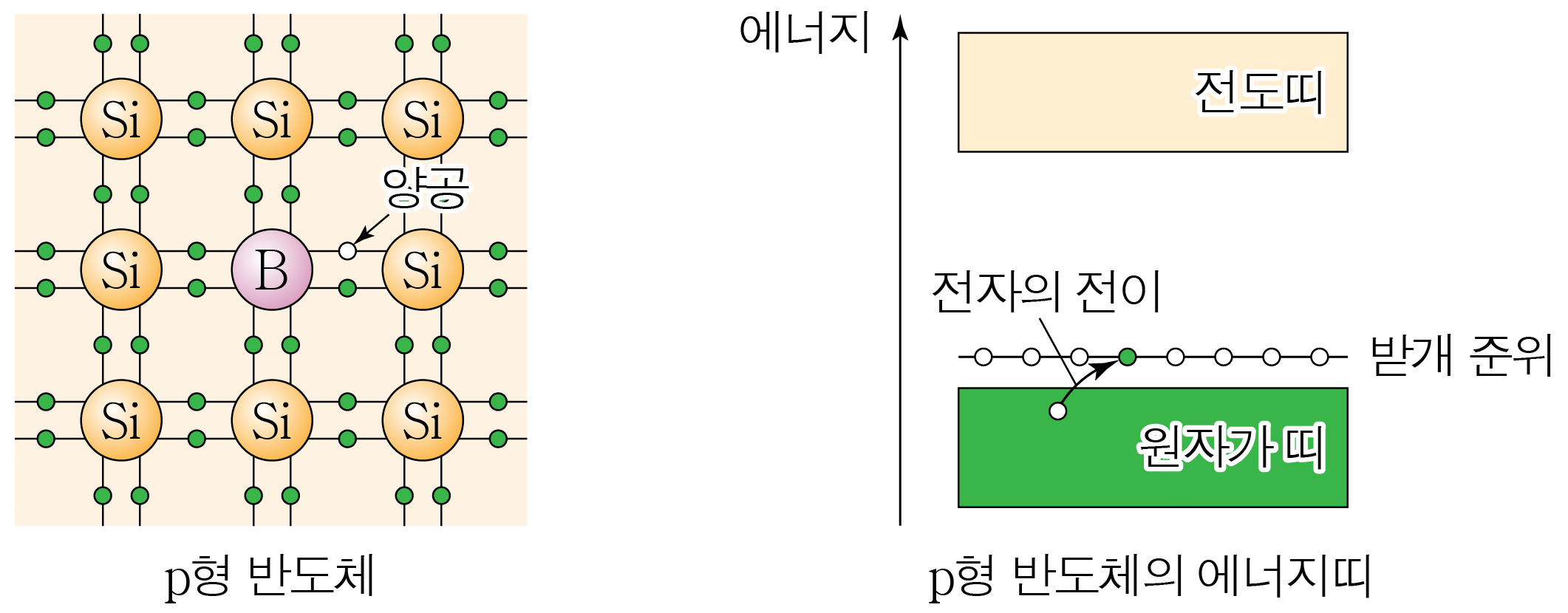

p형 반도체의 붕소 치환과 에너지띠에서 전자의 전이를 나타낸 그림

n형 반도체

인(P)(\mathrm{P})이나 비소(As)(\mathrm{As})와 같이 원자가 전자가 55개인 원소로 도핑한 반도체이다.

아래 그림과 같이 원자가 전자가 44개인 원소에 비해 원자가 전자 11개가 남아 자유롭게 이동할 수 있다.
남는 전자로 인해 전도띠 바로 아래에 새로운 에너지 준위인 주개 준위가 만들어진다.

주개 준위에 있던 전자는 전도띠로 쉽게 전이하여 전기 전도성이 좋아진다.

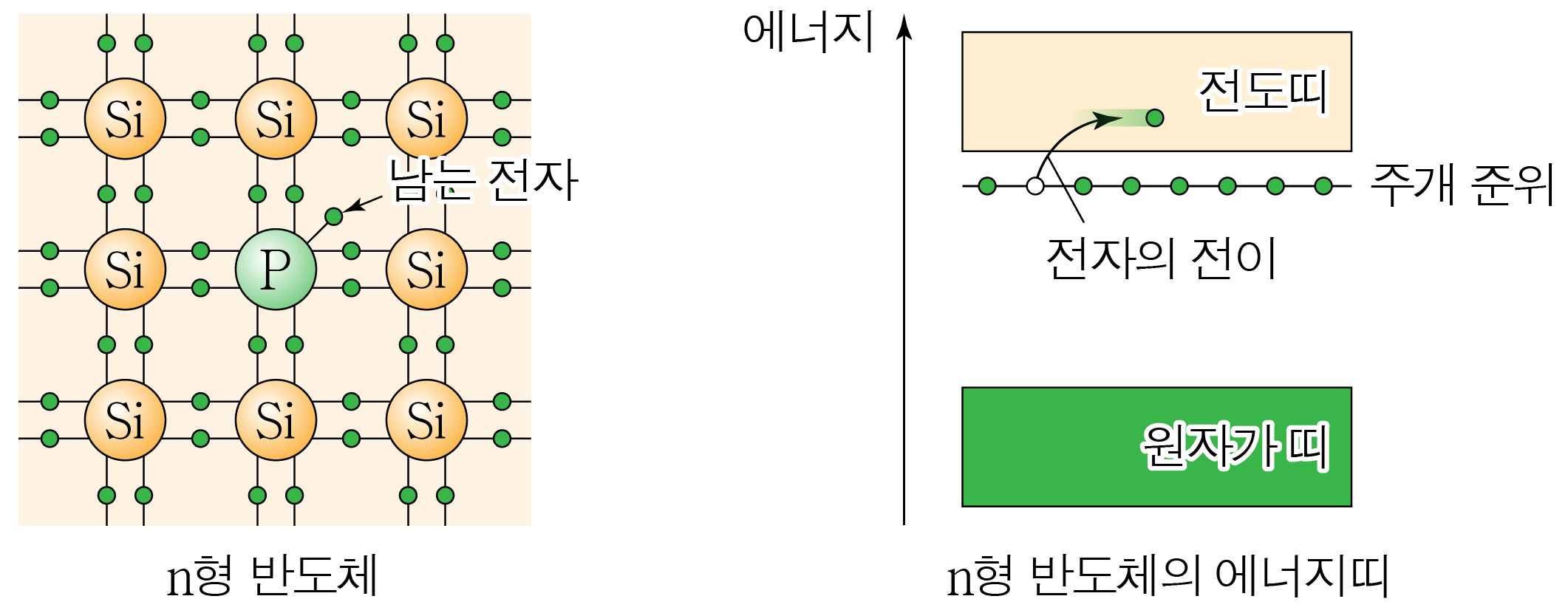

n형 반도체의 남는 전자와 에너지띠 및 주개 준위 전이 diagram

다이오드

전류를 한쪽 방향으로만 흐르게 해주는 장치이다.

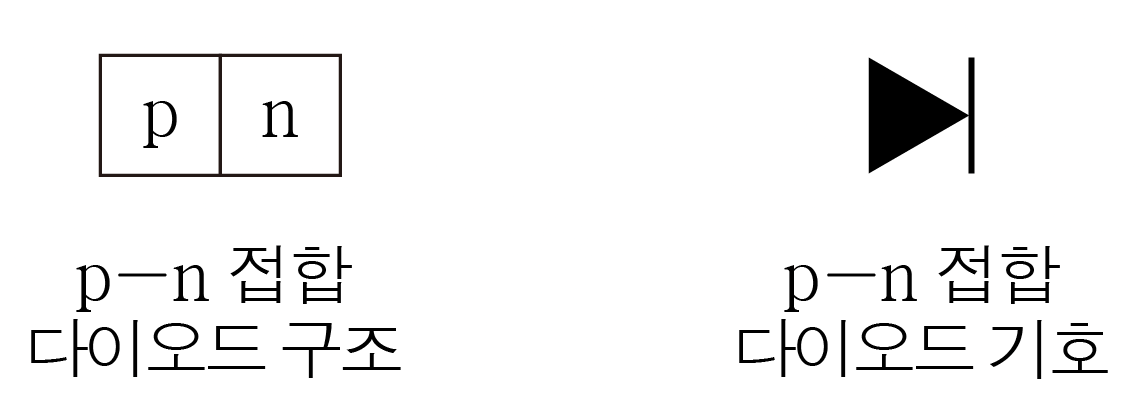

p-n 접합 다이오드

p\mathrm{p}형 반도체와 n\mathrm{n}형 반도체를 접합(이어 붙임)한 것이다.

아래 그림과 같이 구조는 p\mathrm{p}와 n\mathrm{n}을 사각형 안에 나타내고,
기호는 p\mathrm{p}형 반도체 쪽의 삼각형과 n\mathrm{n}형 반도체 쪽의 수직선을 통해 나타낸다.

p-n 접합 다이오드 구조와 회로 기호

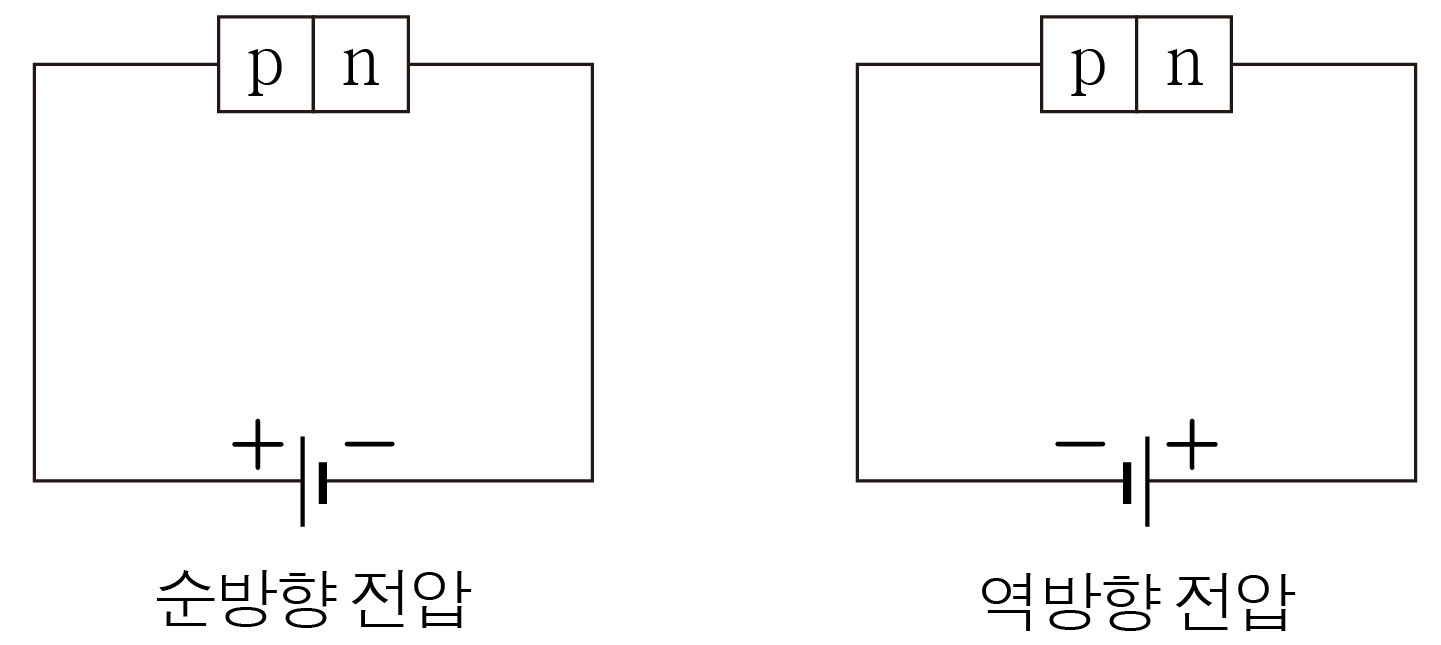

순방향 전압과 역방향 전압

순방향 전압은 p\mathrm{p}형 반도체와 n\mathrm{n}형 반도체에 각각 전원의 (++)극과 (−-)극을 연결하였을 때 걸리는 전압이고,
역방향 전압은 p\mathrm{p}형 반도체와 n\mathrm{n}형 반도체에 각각 전원의 (−-)극과 (++)극을 연결하였을 때 걸리는 전압이다.

순방향 및 역방향 전압이 연결된 p-n 다이오드 회로

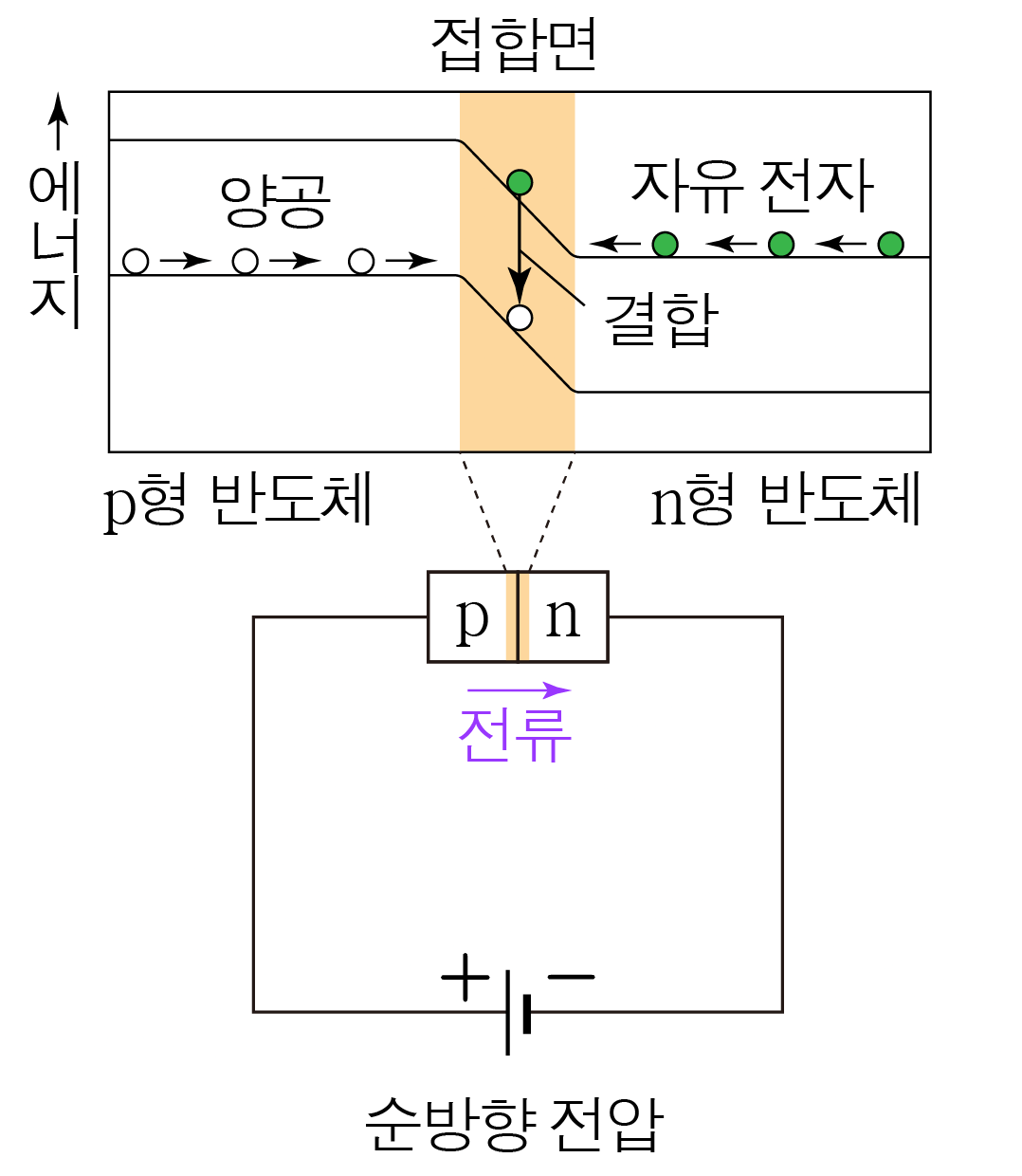

p형과 n형 반도체 접합면의 자유 전자와 양공, 순방향 전압 회로

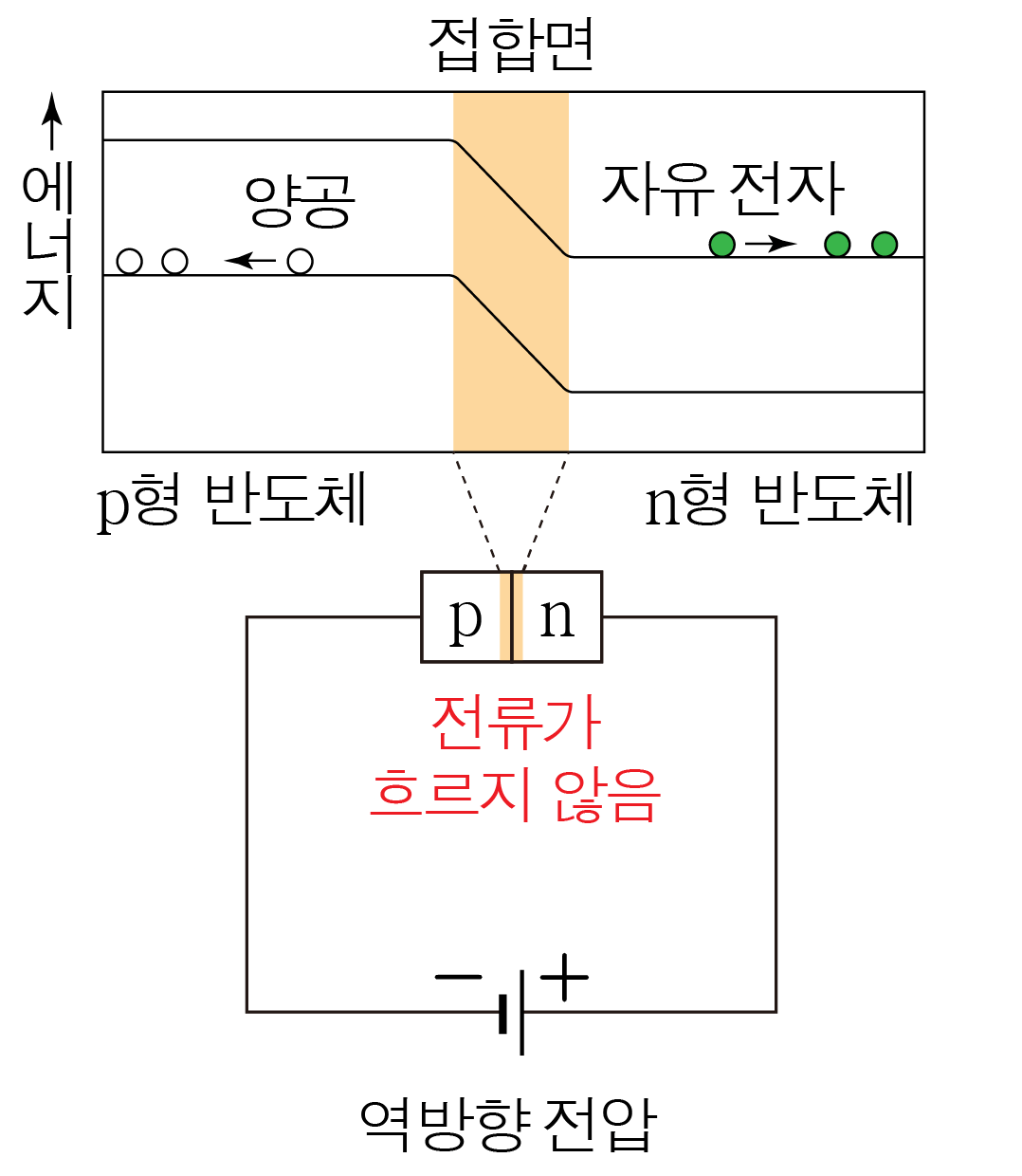

역방향 전압이 인가된 p-n 접합 다이오드의 에너지띠와 전하 분포

발광 다이오드(LED)

전류가 흐를 때 빛을 내는 다이오드이다.

아래 그림과 같이 순방향 전압에서 양공과 자유 전자가 결합할 때, 자유 전자가 에너지 준위가 낮은 양공 쪽으로 전이하면서 띠 간격에 해당하는 만큼의 에너지를 빛으로 방출한다.

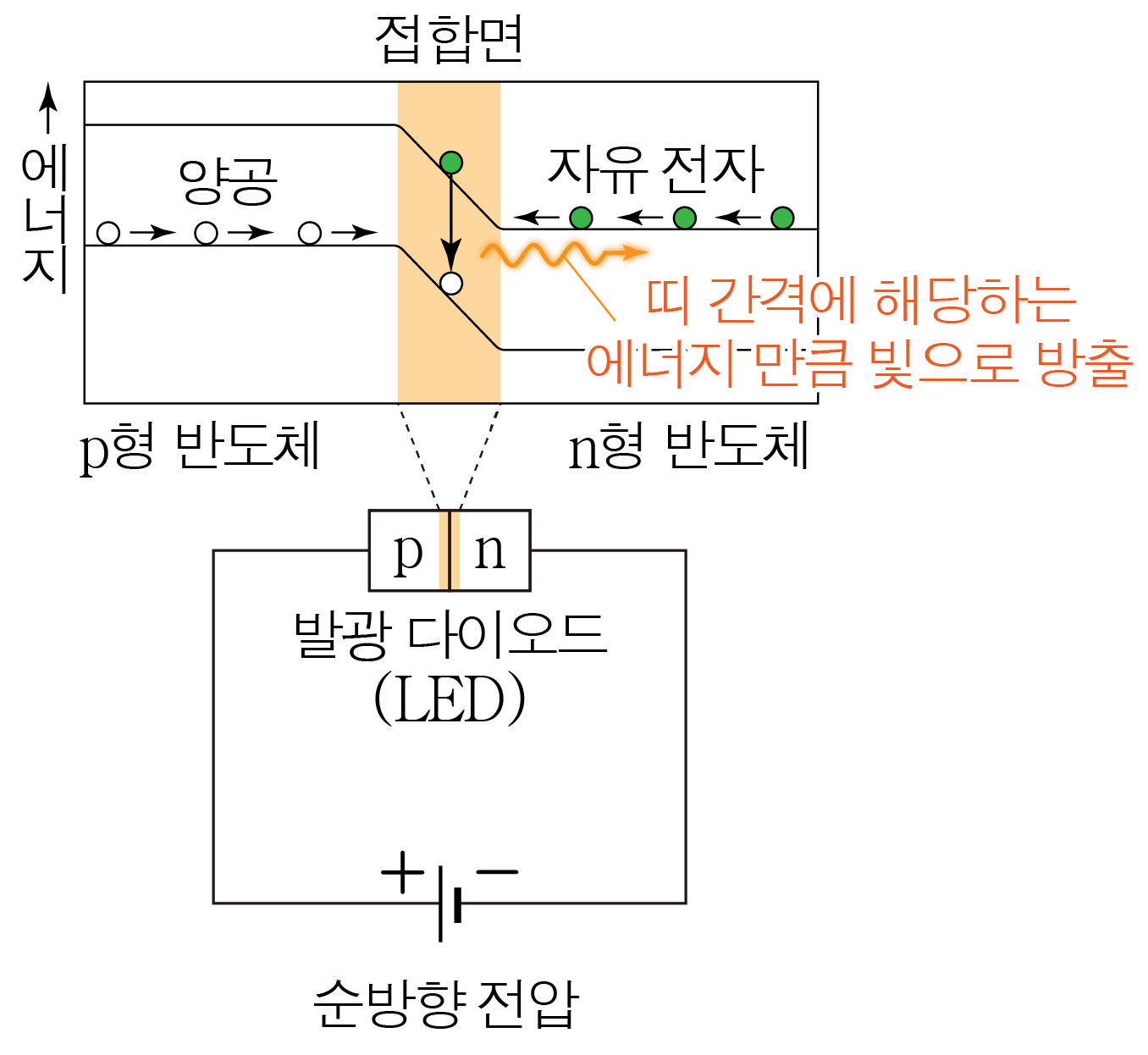

p-n 접합 발광 다이오드에서 전자와 양공의 이동 및 빛 방출을 나타낸 그림

시뮬레이션


적용 문항

1번 문항

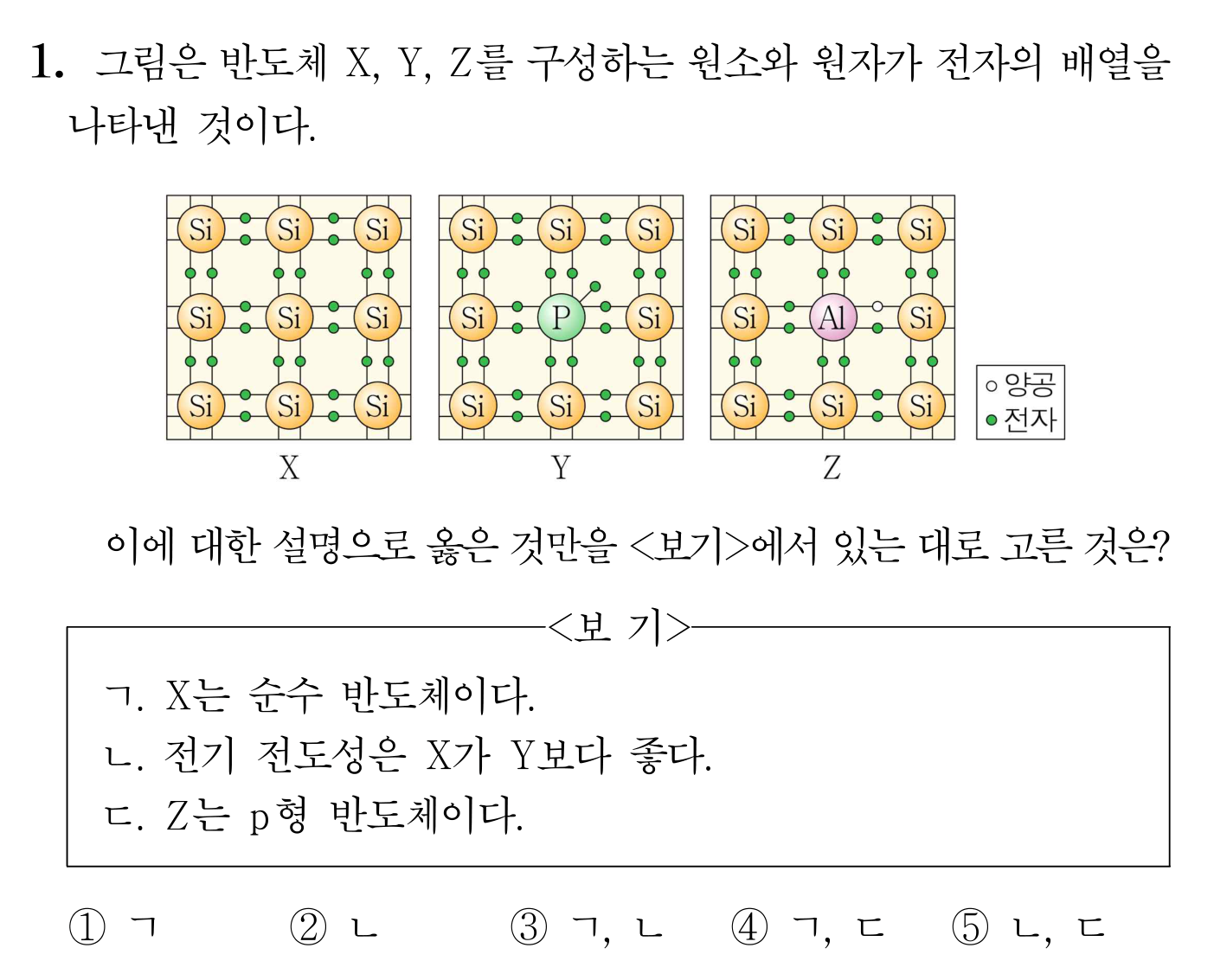

실리콘 반도체의 원자가 배열과 보기 문항

2번 문항

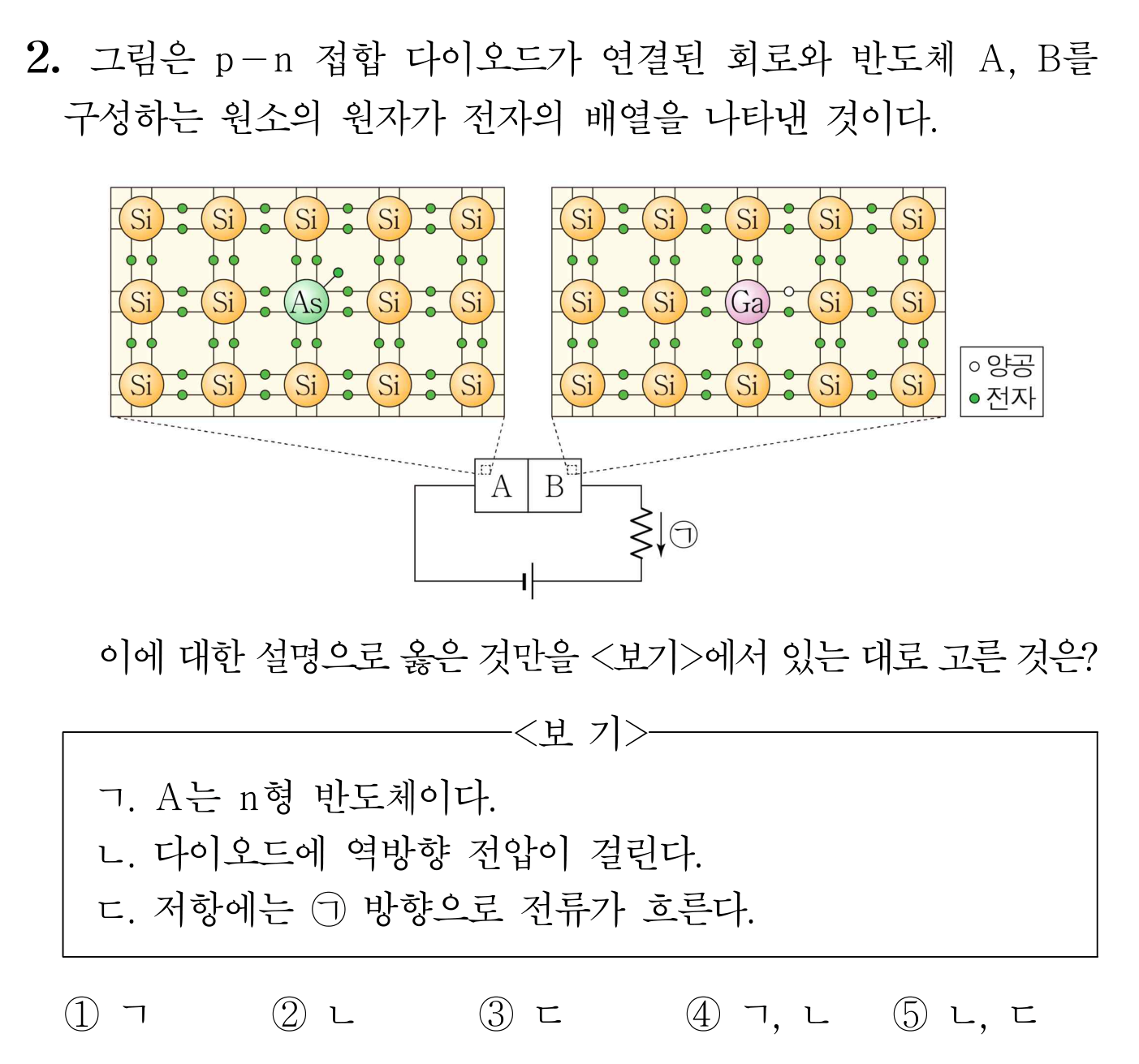

Si 격자의 As·Ga 불순물과 p-n 접합 다이오드 회로 및 보기
