모두의 과학
단층과 습곡
지각에 작용하는 장력, 횡압력, 전단력과 정단층, 역단층, 주향 이동 단층, 습곡의 구조와 종류를 설명합니다.
목차
지식 정보
지각에 작용하는 힘
장력
횡압력
전단력
단층
단층의 구조
단층의 종류
습곡
습곡축과 습곡축면
배사와 향사
날개
습곡의 종류
시뮬레이션
단층 시뮬레이션
습곡 시뮬레이션
적용 문항
11번 문항
22번 문항
지구과학 아이콘모두의 과학

지식 정보

해당 지식
단층과 습곡을 나타내는 지층 단면 아이콘

지각에 작용하는 장력, 횡압력, 전단력과 정단층, 역단층, 주향 이동 단층, 습곡의 구조와 종류를 설명합니다.

지구과학
하위 지식 상위 지식
삼각형 안에 대륙과 해양 지형이 표현된 판 구조론 배너

광고

지각에 작용하는 힘

지각에 작용하는 힘은 힘의 작용 방향에 따라 장력, 횡압력, 전단력으로 구분된다.

장력

지각의 바깥쪽 방향으로 작용하여 벌어지게 하는 힘이다.

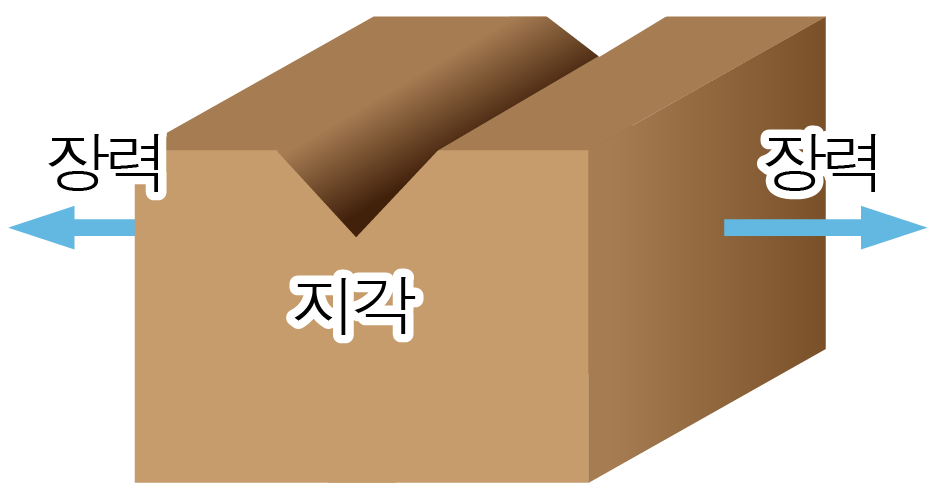

장력을 받아 윗면 가운데가 벌어진 지각 블록 모형

횡압력

지각의 안쪽 방향으로 작용하여 압축하는 힘이다.

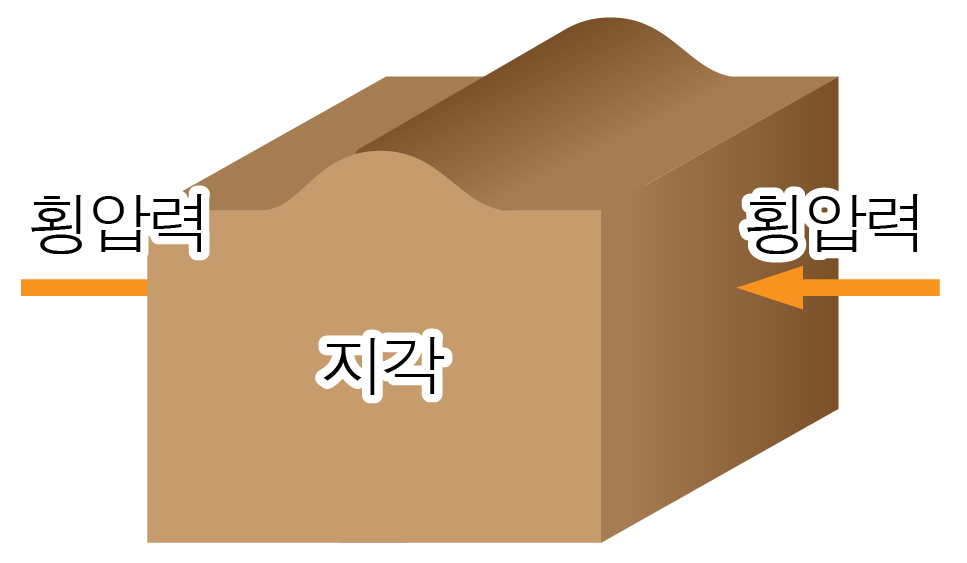

횡압력을 받아 윗면 가운데가 위로 볼록해진 지각 블록 모형

전단력

지각의 맞닿아 있는 두 부분에 서로 반대 방향으로 작용하여 미끄러지게 하는 힘이다.

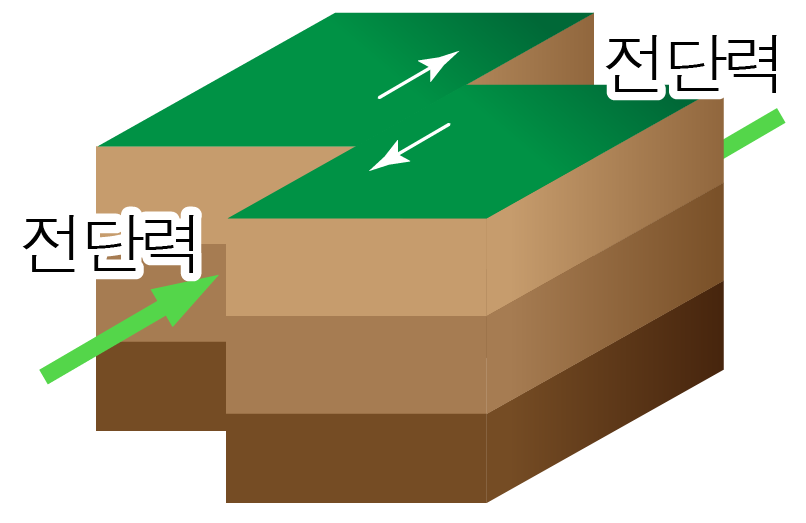

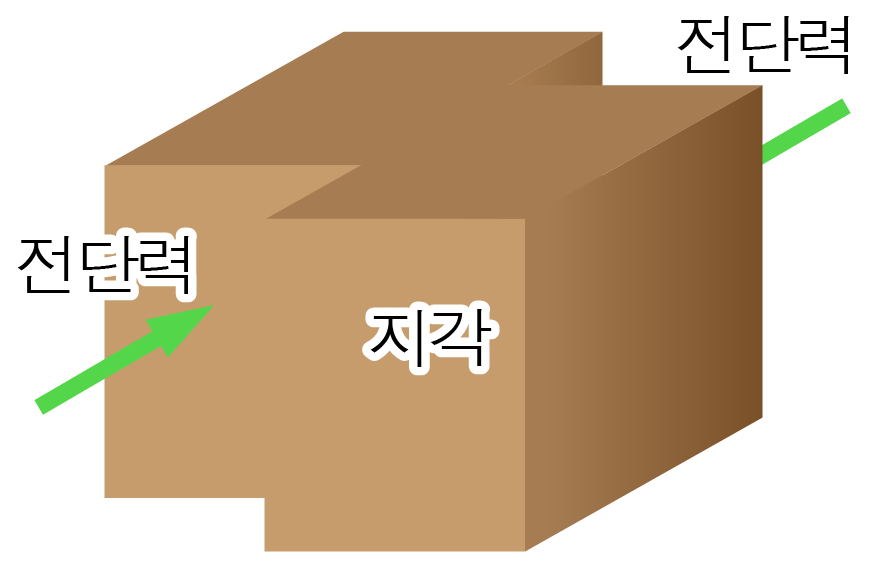

전단력을 받아 맞닿은 두 부분이 수평으로 어긋난 지각 블록 모형

단층

암석이 깨져 생긴 면을 경계로 양쪽의 암석이 서로 어긋나 있는 지질 구조이다.
비교적 온도가 낮고 단단한 지표 부근에서 잘 형성된다.

단층의 구조

단층면을 기준으로 상반은 윗부분이고, 하반은 아랫부분이다.

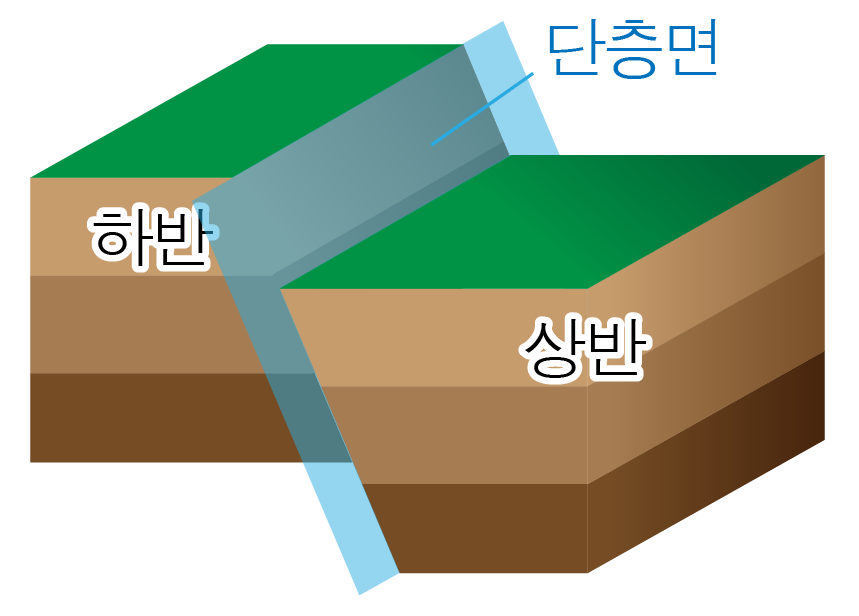

기울어진 단층면을 경계로 어긋난 상반과 하반을 나타낸 단층 구조도

단층의 종류

상반과 하반의 이동 방향에 따라 정단층, 역단층, 주향 이동 단층으로 나눌 수 있다.

정단층

장력을 받아 상반이 하반에 대해 아래로 이동한 단층이다.

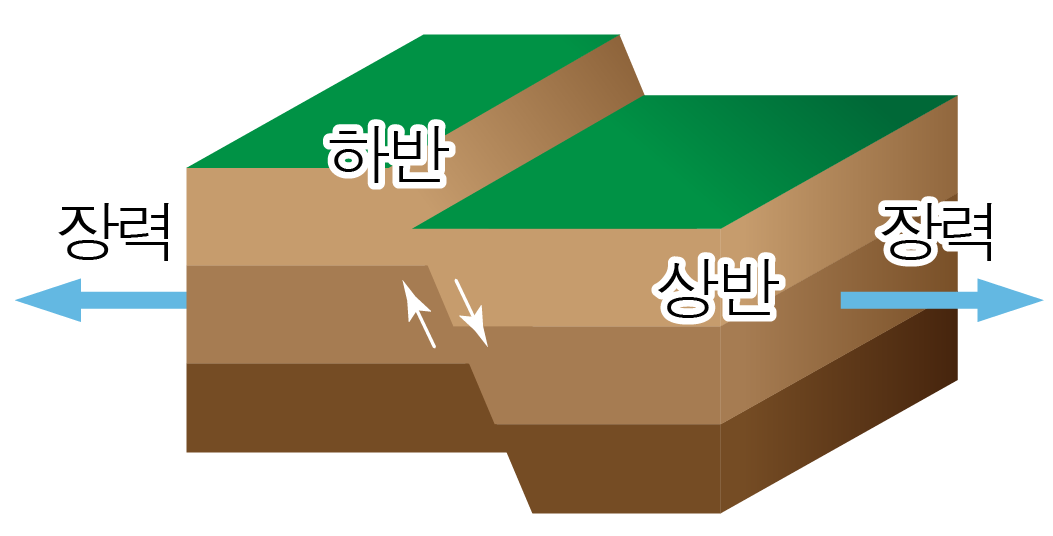

장력을 받아 상반이 하반에 대해 아래로 이동한 정단층 모식도

역단층

횡압력을 받아 상반이 하반에 대해 위로 이동한 단층이다.

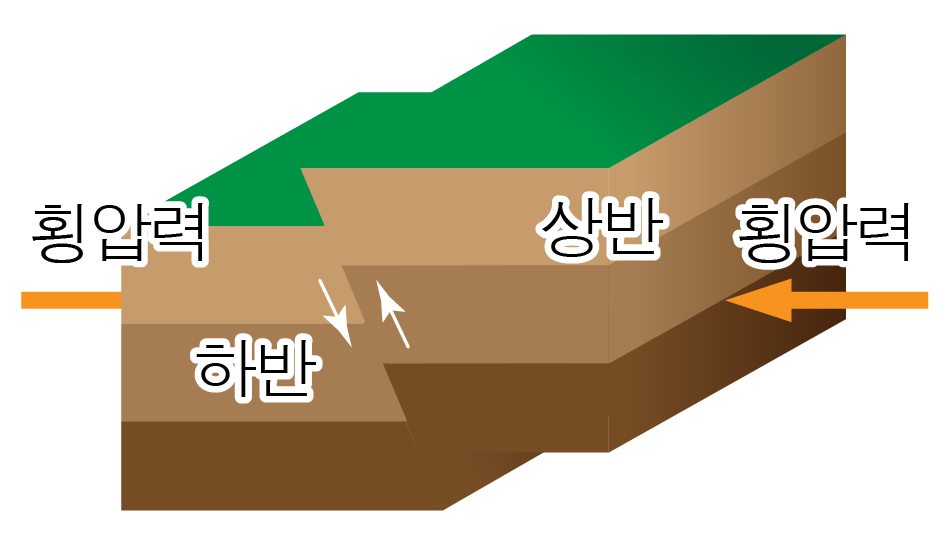

횡압력을 받아 상반이 하반에 대해 위로 이동한 역단층 모식도

주향 이동 단층

전단력을 받아 수평 방향으로 이동한 단층이다.

전단력을 받아 두 지괴가 수평으로 어긋난 주향 이동 단층 모식도

습곡

횡압력을 받아 휘어진 지질 구조이다.
비교적 온도와 압력이 높아 단단하지 않은 지하 깊은 곳에서 잘 형성된다.

습곡축과 습곡축면

습곡축은 가장 많이 휘어진 부분을 지나는 축이고, 습곡축면은 습곡축을 이은 면이다.

배사와 향사

배사는 위로 볼록하게 휘어진 부분이고, 향사는 아래로 오목하게 휘어진 부분이다.

날개

배사와 향사 사이의 기울어진 부분이다.

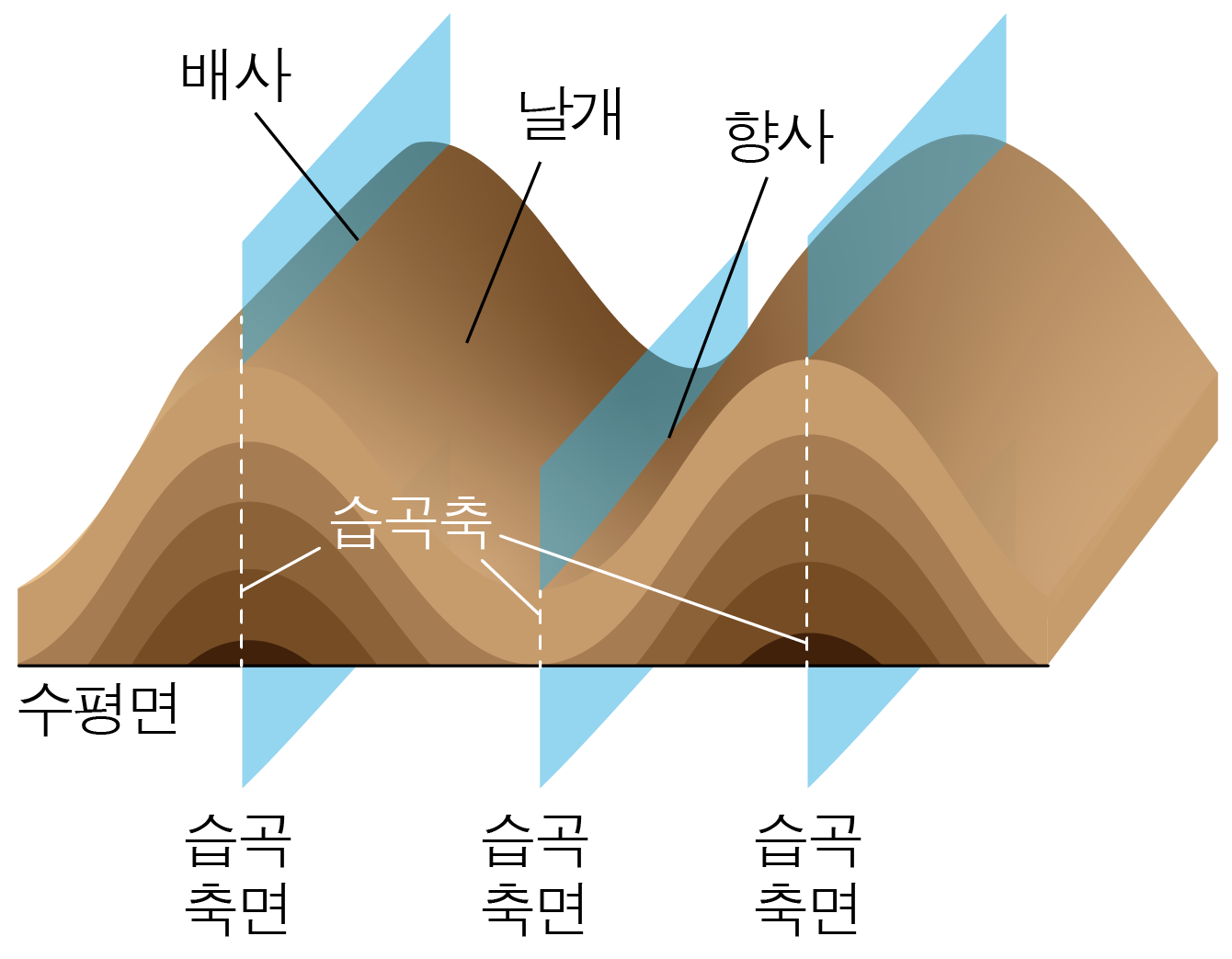

배사, 향사, 날개, 습곡축, 습곡축면, 수평면을 표시한 습곡 구조 입체 모식도

습곡의 종류

습곡축면의 기울기에 따라 정습곡, 경사 습곡, 횡와 습곡으로 나눌 수 있다.

정습곡

습곡축면의 기울기가 70∘∼90∘70^{\circ} \sim 90^{\circ}로 습곡축면이 거의 수직에 가까운 습곡이다.

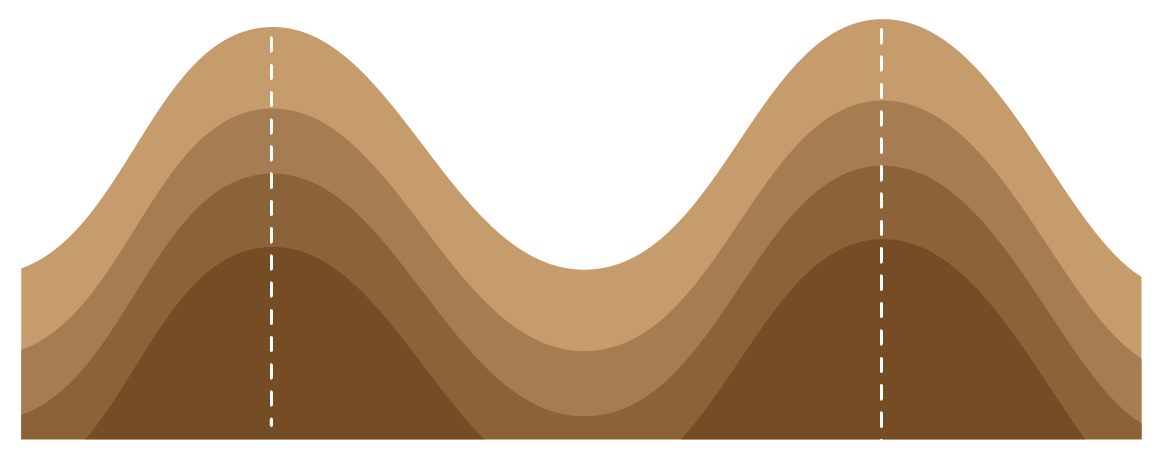

습곡축면이 수직에 가까운 정습곡 단면 모식도

경사 습곡

습곡축면의 기울기가 10∘∼70∘10^{\circ} \sim 70^{\circ}인 습곡이다.

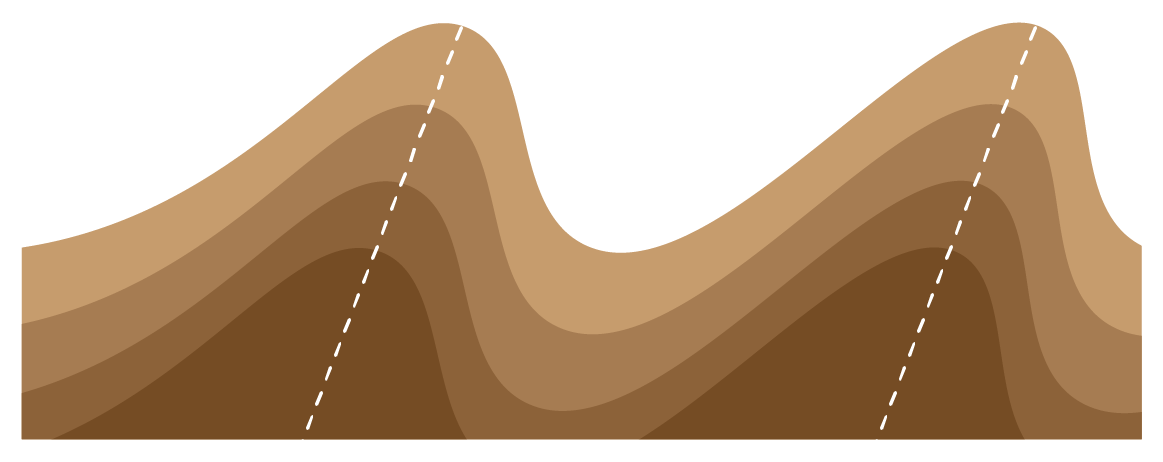

습곡축면이 비스듬히 기울어진 경사 습곡 단면 모식도

횡와 습곡

습곡축면의 기울기가 0∘∼10∘0^{\circ} \sim 10^{\circ}로 습곡축면이 거의 수평에 가까운 습곡이다.

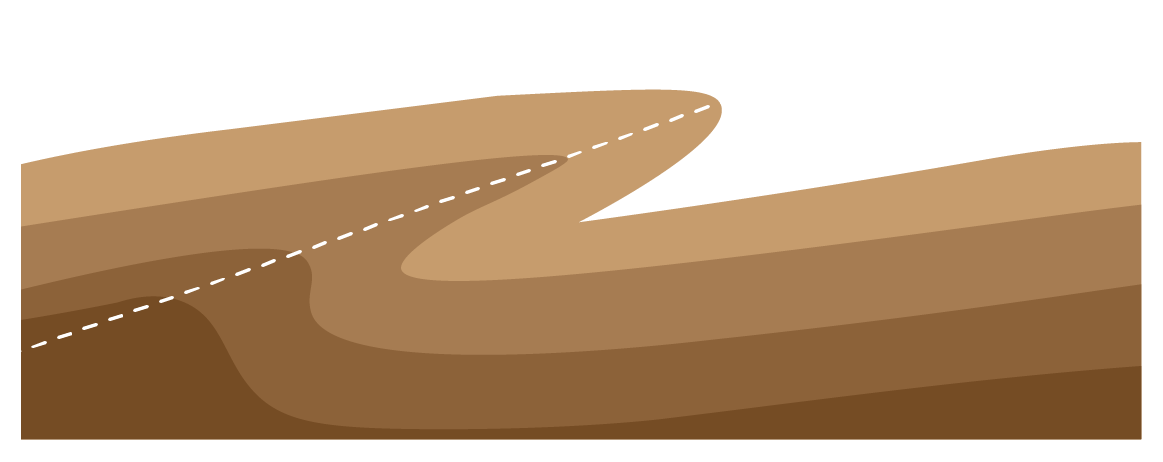

습곡축면이 수평에 가깝게 누운 횡와 습곡 단면 모식도

시뮬레이션

단층 시뮬레이션


습곡 시뮬레이션


적용 문항

11번 문항

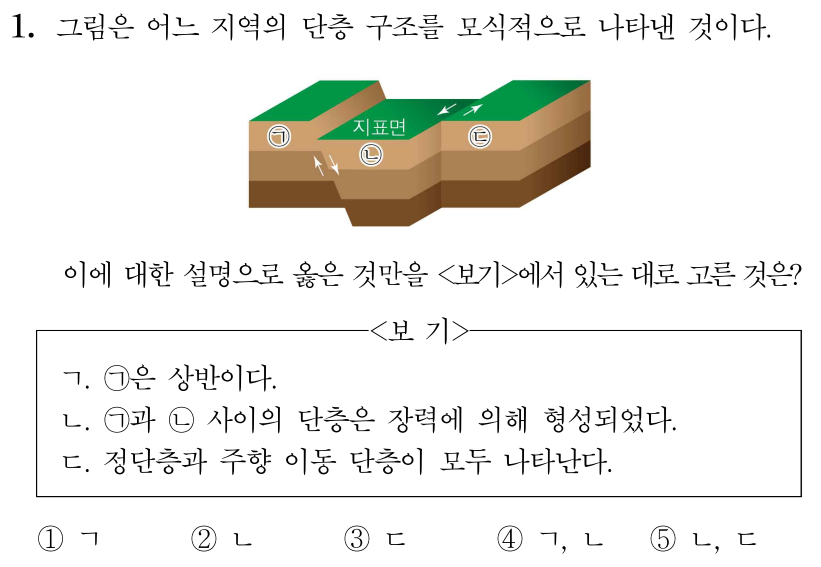

㉠, ㉡, ㉢ 세 지괴가 두 단층으로 어긋난 입체 모식도로 상반과 단층의 종류를 묻는 문항
내 답누르면 바로 채점해요

22번 문항

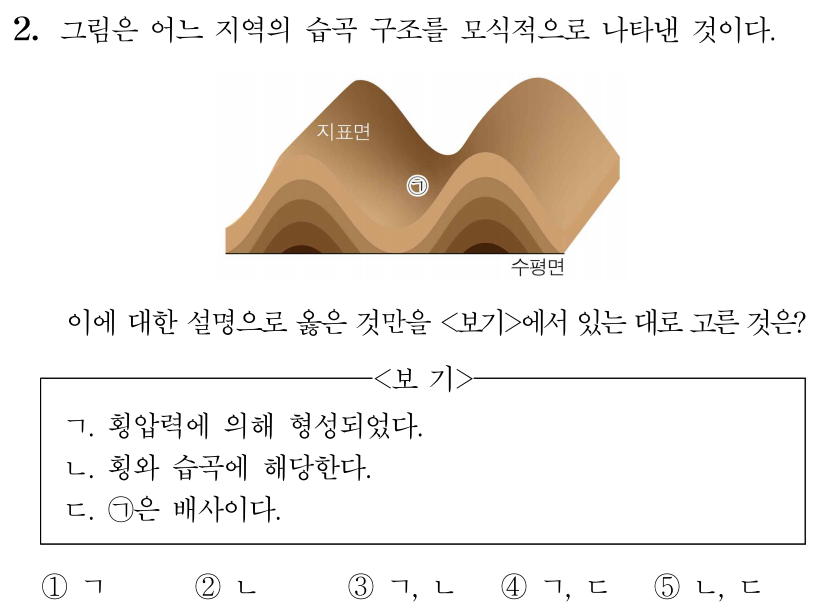

지표면과 수평면, 오목한 부분의 ㉠이 표시된 습곡 구조 입체 모식도로 힘과 습곡의 종류를 묻는 문항
내 답누르면 바로 채점해요
